Операция Укомплектация-2

Чертежи металлоконструкции Станции газификации угля

Чертежи металлоконструкции Станции газификации угля
Полная разработка металлоконструкции здания.
Проект на 16 листах:
1. Описание Пояснения к проекту,

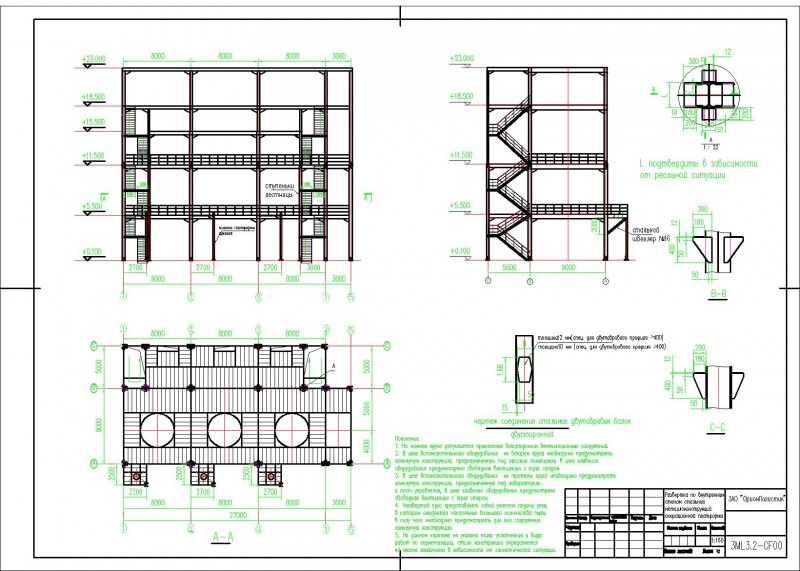

2. Развертка по внутренним стенам стальных металлоконструкций операционной платформы,
3. 1-1 Разрез стальной металлоконструкции ,
4. 2-2 Разрез стальной металлоконструкции,
5. 3-3 Разрез стальной металлоконструкции,
6. 4-4 Разрез стальной металлоконструкции,
7. 5-5 Разрез стальной металлоконструкции,
8. 0.100-11.500 Компоновочный чертеж стальной колонны,
9. 11.500-15.500 Компоновочный чертеж стальной колонны,
10. 15.500-23.000 Компоновочный чертеж стальной колонны,
11. Компоновочный чертеж стальной балки длиной 5.500м,
12. Компоновочный чертеж стальной балки длиной 11.500м,
13. Компоновочный чертеж стальной балки длиной 15.500м
14. Компоновочный чертеж стальной балки длиной 18.500м
15. Компоновочный чертеж стальной балки длиной 23.000м
16. Эскизы лестниц
Настоящий проект предназначен для сооружения стальных конструкций промышленного цеха.
Класс безопасности данного проекта - 2.
Необходимые статические расчеты выполнялись при помощи программы STS на PKPM.
Ⅱ. Критерии:
Проект выполнен в соответствии со следующими техническими требованиями:
:" Кодекс проектирования стальных
металлоконструкций GB50017-2003;
:Кодекс расчета нагрузки при проектировании
конструкций зданий GB50009-2001;
:Кодекс расчета сейсмостойкости зданийGB50011-2001;
:Технический Кодекс проектирования холоднокатаных тонкостенных металлоконструкций) (GB50078-2002);
Технический кодекс проектирования легких стальных металлоконструкций с жесткой дверной коробок

Состав: Металлические конструкции (КМ)

Софт: AutoCAD

Каталог / Строительство / Металлоконструкции / Чертежи металлоконструкции Станции газификации угля

Просмотр файлов
Чертежи металлоконструкций/3ML3.2-CF Design Explanation_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF00 Elevation Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF01 1-1 Steel Structure Sectional Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF02 2-2 Steel Structure Sectional Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF03 3-3 Steel Structure Sectional Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF04 4-4 Steel Structure Sectional Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF05 5-5 Steel Structure Sectional Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF06 0.1-11.5m Steel Column Layout Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF07 11.5-15.5m Steel Column Layout Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF08 15.5-23.0m Steel Column Layout Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF09 5.5m Steel Beam Layout Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF10 11.5m Steel Beam Layout Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF12 18.5m Steel Beam Layout Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF13 23.0m Steel Beam Layout Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF14 Stairs Sketch Drawing_ru.dwg
Чертежи металлоконструкций/3ML3.2-CF15 Guardrail_ru.dwg
Чертежи металлоконструкций
Чертежи металлоконструкций/drawing list & material budget_ru.xls
