Чертежи теплицы из поликарбоната 5х12.5 м

Предлагается чертежи теплицы размером 5х12.5 метров, металлический каркас. как вариант, выполнен из гнутых профилей. Металлический каркас черт. ТП 5-12.5 МЧ монтируется на фундамент, черт. ТП5-12.5ПФ. Каркас обшивается панелями сотового поликарбоната при помощи соединительных профилей и торцевых и крепится к каркасу саморезами при помощи термошайб. Теплица имеет форточки, шарниры которой скрыты во внутрь и создают снаружи целостность листа поликарбоната. Форточки фиксируются рычагами. Ширина дверного проёма позволяет применять мотоплуг

Состав: Общий вид. габаритный чертёж. монтажный чертёж. сборочные чертежи,детали, спецификации Язык документа

Софт: компас 3d v13

Каталог / Строительство / Чертежи теплицы из поликарбоната 5х12.5 м

Просмотр файлов
теплица ТП 5-12,65/Координационная сетка колонн.cdw
теплица ТП 5-12,65/Координационная сетка колонн.cdw.bak
теплица ТП 5-12,65/Металлический каркас теплицы Монтажный чертеж _ ТП 5-12.5 МЧ.spw
теплица ТП 5-12,65/Металлический каркас теплицы Монтажный чертеж _ ТП 5-12.5 МЧ.spw.bak
теплица ТП 5-12,65/Металлический каркас теплицы _ ТП 5-12,65 КМ.cdw
теплица ТП 5-12,65/Металлический каркас теплицы _ ТП 5-12,65 КМ.cdw.bak
теплица ТП 5-12,65/План фундамента _ ТП 5-12.5 ПФ.cdw
теплица ТП 5-12,65/План фундамента _ ТП 5-12.5 ПФ.cdw.bak

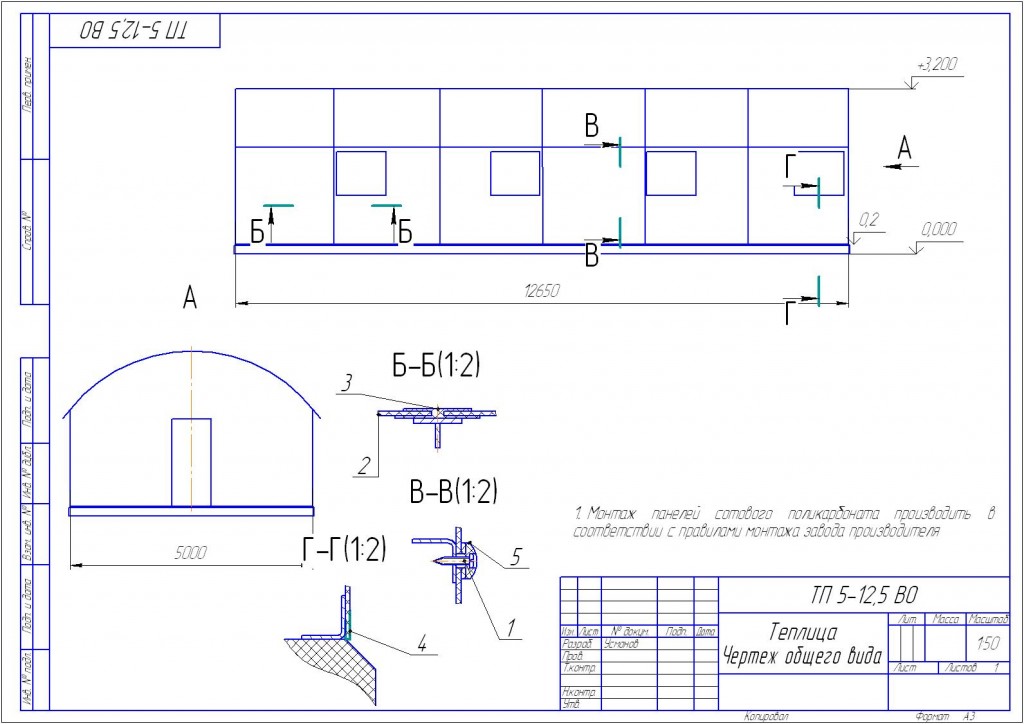

теплица ТП 5-12,65/Теплица Чертеж общего вида _ ТП 5-12,5 ВО.cdw
теплица ТП 5-12,65/Теплица Чертеж общего вида _ ТП 5-12,5 ВО.cdw.bak
теплица ТП 5-12,65/Теплица.spw
теплица ТП 5-12,65/Теплица.spw.bak
теплица ТП 5-12,65/узел опоры.frw
теплица ТП 5-12,65/Ушко _ ТП 5-12.5. 204.cdw
теплица ТП 5-12,65/Ушко _ ТП 5-12.5. 204.cdw.bak
теплица ТП 5-12,65/ферма.cdw
теплица ТП 5-12,65/ферма.cdw.bak
теплица ТП 5-12,65/Ферма.spw
теплица ТП 5-12,65/Форточка Сборочный чертеж _ ТП 5-12.5. 200 СБ.cdw
теплица ТП 5-12,65/Форточка Сборочный чертеж _ ТП 5-12.5. 200 СБ.cdw.bak
теплица ТП 5-12,65/Форточка Сборочный чертеж _ ТП 5-12.5. 200 СБ.spw
теплица ТП 5-12,65/ФОРТОЧКА.frw
теплица ТП 5-12,65/ФОРТОЧКА.frw.bak
теплица ТП 5-12,65/Шаблон верхнего пояса теплицы _ окончательный.cdw
теплица ТП 5-12,65/Шаблон верхнего пояса теплицы _ окончательный.cdw.bak
теплица ТП 5-12,65/Шарнир.cdw
теплица ТП 5-12,65/Шарнир.cdw.bak
теплица ТП 5-12,65
