Дипломная работа "Строительство спального корпуса на 120 мест в горде Бирск"

Октябрьский коммунально-строительный техникум
Кафедра промышленного и гражданского строительства
Дипломный проект по специальности "Строительство и эксплуатация зданий и сооружений"
На тему "Строительство спального корпуса на 120 мест в г.Бирск"
Октябрьский 2013

В данном дипломном проекте рассмотрено строительство спального корпуса.
Дипломная работа содержит пояснительную записку из пяти разделов:
1. Архитектурно-конструктивная часть. В данном разделе рассмотрены архитектурно-конструктивные решения, произведен теплотехнический расчет ограждений.
2. Строительно-конструктивная часть. Приведены расчеты фундаментных подушек под наружную стену, под внутреннюю стену, перемычки
3. Строительно-производственная часть.
4. Инструкция на эксплуатацию отопления
5. Экономическая часть

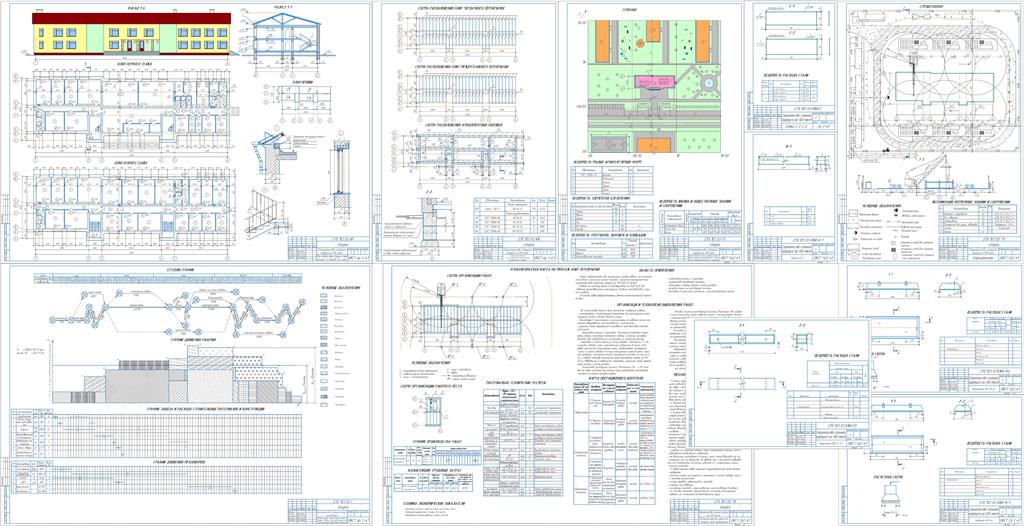

Дипломная работа содержит 6 чертежей формата А1.

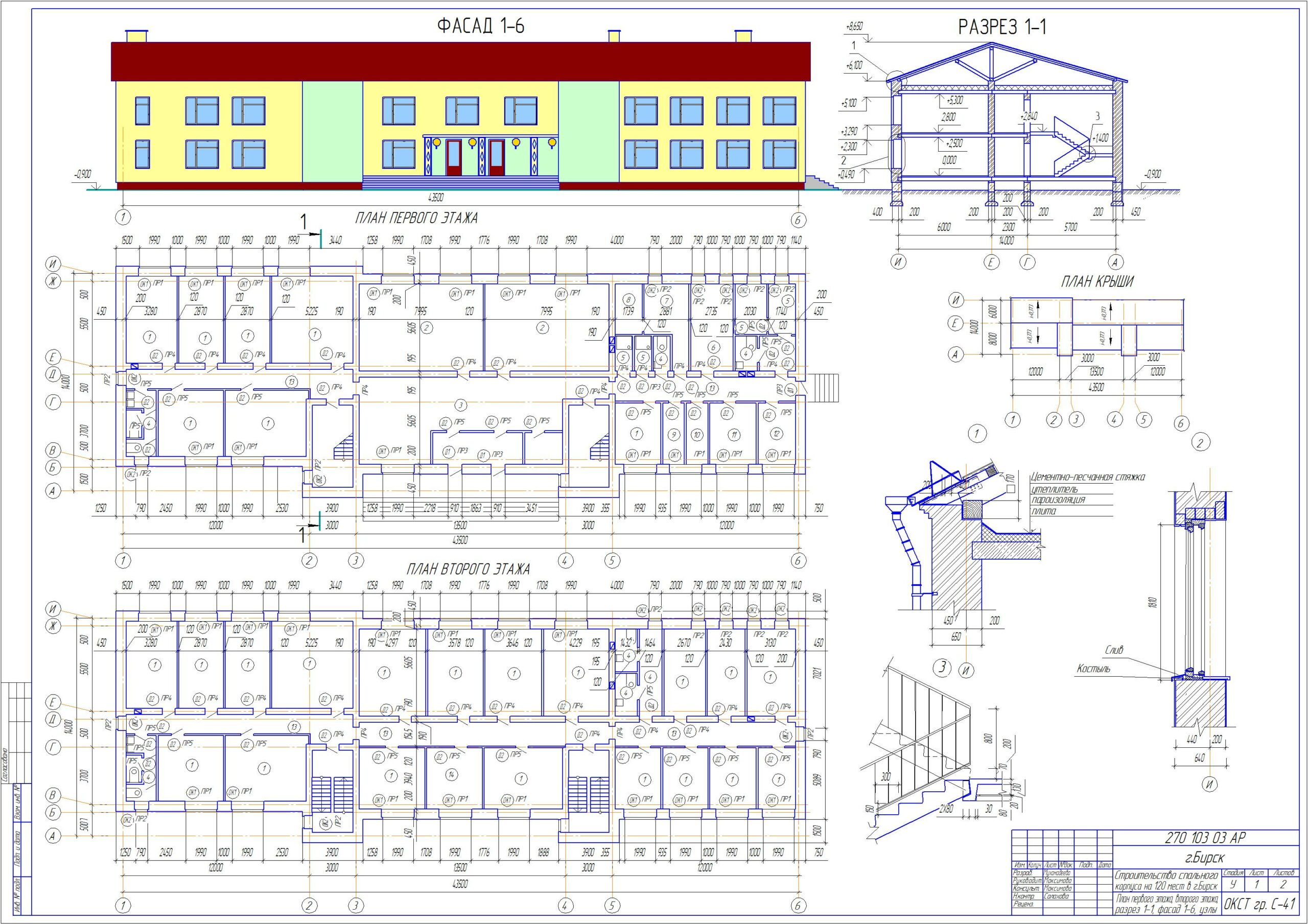

Состав: Пояснительная записка к дипломному проекту. 1 лист А1 - План 1 этажа, 2 этажа, разрез 1-1, Фасад 1-6, узлы 1,2,3. 2 Лист А2 - Схема расположения плит перекрытия, фундаментных подушек. 3 лист А2 - Генплан. 4 лист А3 - Фундаментная подушка ФЛ 10.24. 5 лист А3 - Фундаментная подушка фЛ 8.24. 6 лист А4 - Каркас. 7 лист - Перемычка 5ПБ 27-2. 8 лист А1 - Технологическая карта на монтаж плит перекрытия. 9 лист - Сетевой график, 10 лист - Стройгенплан Язык документа

Софт: КОМПАС-3D V13

Каталог / Строительство / Дипломная работа "Строительство спального корпуса на 120 мест в горде Бирск"

Просмотр файлов
АР 1 A1, A2. .cdw
Генплан A2.cdw
Каркас К-1А4 нижний правый правый.cdw
Перемычка 5ПБ 27-27 Нижний левый А3.cdw
Пояснилка изм..docx
Сетевой график А1.cdw
Сетки А4 нижний правый левый.cdw
СТРОЙГЕНПЛАН А2..cdw

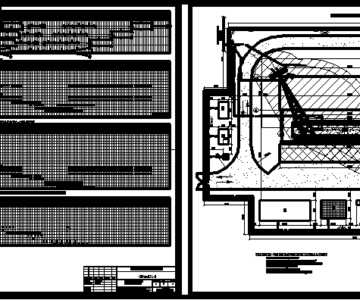

Технологическая карта монтаж плит перекрытия А1.cdw
ФУНДАМЕНТ ФЛ 10.24 верхний правый А3.cdw
ФУНДАМЕНТ ФЛ824 Верхний левый А3.cdw
