Операция Укомплектация-2

Дом 9-этажный 2-х секционный 72-х квартирный из крупноразмерных элементов

Иркутский Государственный Технический Университет
Кафедра архитектуры и градостроительства
Курсовая работа по истории архитектуры
Дом 9-этажный 2-х секционный 72-х квартирный из крупноразмерных элементов
(задание №8)
Иркутск 2009 г.

Исходные данные

Дом 9-этажный 2-секционный 72-квартирный

Конструктивная схема с поперечными и продольными несущими стенами и опиранием панелей перекрытий по контуру
Фундаменты - ленточные, сборные ж/б
Стены наружные - однослойные ж/б панели толщиной 400мм
Стены внутренние - сборные ж/б панели кассетного изготовления, толщиной 160мм
Перекрытия - сборные плоские ж/б панели на комнату толщиной 220мм, изготовляемые в горизонтальных формах
Перегородки - сборные ж/б толщиной 100мм
Санузлы - ж/б объемные санкабины
Лестницы - сборные ж/б марши и площадки
Балконы и лоджии - сборные ж/б плоские плиты толщиной 100-120 мм
Ограждения - тонкостенные ж/б экраны
Шахта лифтовая - ж/б объемные блоки
Покрытие - сборные ж/б панели по номенклатуре плит перекрытия
Крыша - с проходным чердаком и внутренним водостоком
Кровля - безрулонная
Двери наружные - по серии 1.135-1
Двери внутренние - щитовой конструкции по серии 1.136-10
Окна и балконные двери с раздельными переплетами
по серии 1.136-3.
Полы - ламинат, керамическая плитка

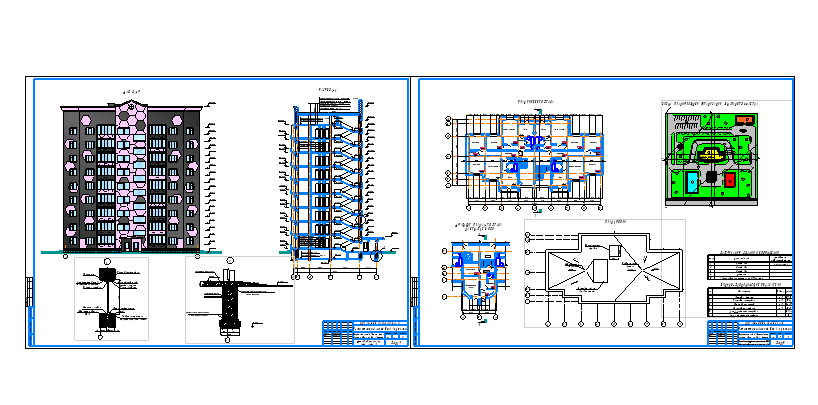

Состав: Фасад, разрез, План, фундамент, (14 листов проекта) Язык документа

Софт: autoCad

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Дом 9-этажный 2-х секционный 72-х квартирный из крупноразмерных элементов

Просмотр файлов
курсовой распечатать/1 Титульный лист.bak
курсовой распечатать/1 Титульный лист.dwg
курсовой распечатать/10 план перекрытий.bak
курсовой распечатать/10 план перекрытий.dwg
курсовой распечатать/11 План кровли.bak
курсовой распечатать/11 План кровли.dwg
курсовой распечатать/12 разрез по стене.bak
курсовой распечатать/12 разрез по стене.dwg
курсовой распечатать/13 Устройство лифтовой шахты.bak
курсовой распечатать/13 Устройство лифтовой шахты.dwg
курсовой распечатать/14 Устройство мусоропровода.bak
курсовой распечатать/14 Устройство мусоропровода.dwg
курсовой распечатать/2 Пасспорт.bak
курсовой распечатать/2 Пасспорт.dwg
курсовой распечатать/3 Генплан.bak
курсовой распечатать/3 Генплан.dwg

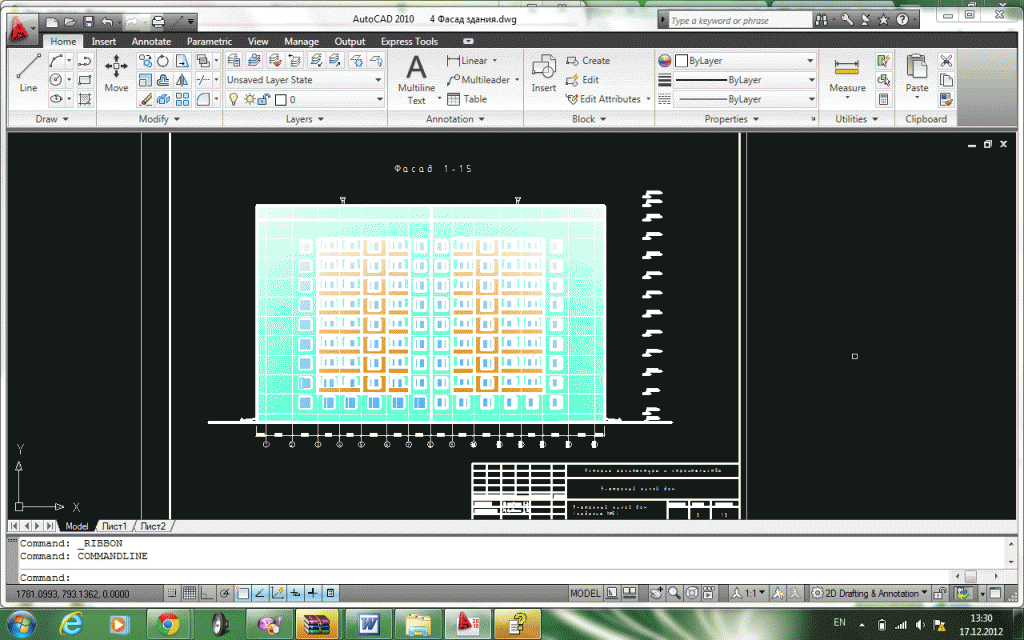

курсовой распечатать/4 Фасад здания.bak
курсовой распечатать/4 Фасад здания.dwg
курсовой распечатать/5 План 1 этажа.bak
курсовой распечатать/5 План 1 этажа.dwg
курсовой распечатать/5 Экспликация квартир.bak
курсовой распечатать/6 план типового этажа.bak
курсовой распечатать/6 план типового этажа.dwg
курсовой распечатать/7 Экспликация квартир.bak
курсовой распечатать/7 Экспликация квартир.dwg
курсовой распечатать/8 Разрез А-А.bak
курсовой распечатать/8 Разрез А-А.dwg
курсовой распечатать/9 План фундамента.bak
курсовой распечатать/9 План фундамента.dwg
курсовой распечатать/acad.err
курсовой распечатать/plot.log
курсовой распечатать/Генплан.bak
курсовой распечатать/Пасспорт.bak
курсовой распечатать/План 1 этажа.bak
курсовой распечатать/План кровли.bak
курсовой распечатать/план перекрытий.bak
курсовой распечатать/план типового этажа.bak
курсовой распечатать/План фундамента.bak
курсовой распечатать/Разрез А-А.bak
курсовой распечатать/разрез по стене.bak
курсовой распечатать/Титульный лист.bak
курсовой распечатать/Устройство лифтовой шахты.bak
курсовой распечатать/Устройство мусоропровода.bak
курсовой распечатать/Фасад здания.bak
курсовой распечатать
