Дробильно-сортировочный цех с конусной дробилкой КСД-1200Т

Дробильно-сортировочный цех. Чертежи цеха двух стадийного дробления и конусной дробилки на форматах А1, а также расчет цеха и дробилки.

ДВНЗ Придніпровська державна академія будівництва та архітектури
Кафедра «Будівельні і дорожні машини»
Курсовий проект з дисципліни: "Будівельні машини і обладнання"
Тема: «Дробильно-сортувальний завод»
Дніпропетровськ 2012
Дробильно-сортировочный завод должен выполнять следующие основные операции:
1) дробление доставленного из карьер сырья;
2) сортировку дробленого материала на фракции;
3) складирование готовой продукции и отгрузку ее потребителю.
Исходный материал доставляется автотранспортом из карьера. Затем пластинчатый питатель подает горную массу на колосники, откуда она попадает в одну или две дробилки. Ковшевой элеватор или ленточный конвейер передает дробленый материал на сортировку. Один, два или более грохотов классифицируют материал по крупности. Отдельные фракции материала поступают в бункеры, а из них выдаются потребителю в автосамосвалы, или на склад ленточным конвейером, снабженным сбрасывающей тележкой. Со склада продукция отгружается погрузчиком потребителю в автосамосвалы.

Производительность конусной дробилки определяется по принятой количественно-качественной схеме с учетом отходов материала и про-центного содержания мелких фракций, которые определяются, во-первых, поверочным грохочением, и во-вторых, отделением в отходы мелочи 40...0 мм. Обычно принимают содержание отходов m3 = 15% от содержания фракции m1, которые определяют по кривой зернового состава исходной горной массы .
Принимаем конусную дробилку дробления КСД - 1200Т.

Техническая характеристика дробилки
Частота вращения эксцентрикового вала, об/мин 141
Наибольший размер исходного материала, мм 110
Конечный размер материала, мм 3 - 15
Производительность, м /ч 27
Масса дробилки, т 13,63

Паспорт завода
Производительность 160000м /год
Число смен 3
Максимальная крупность поступивших кусков, мм 700

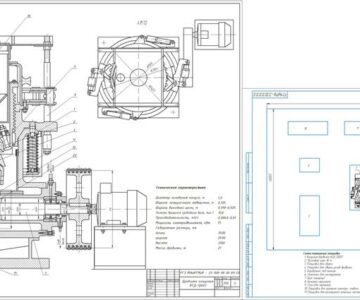

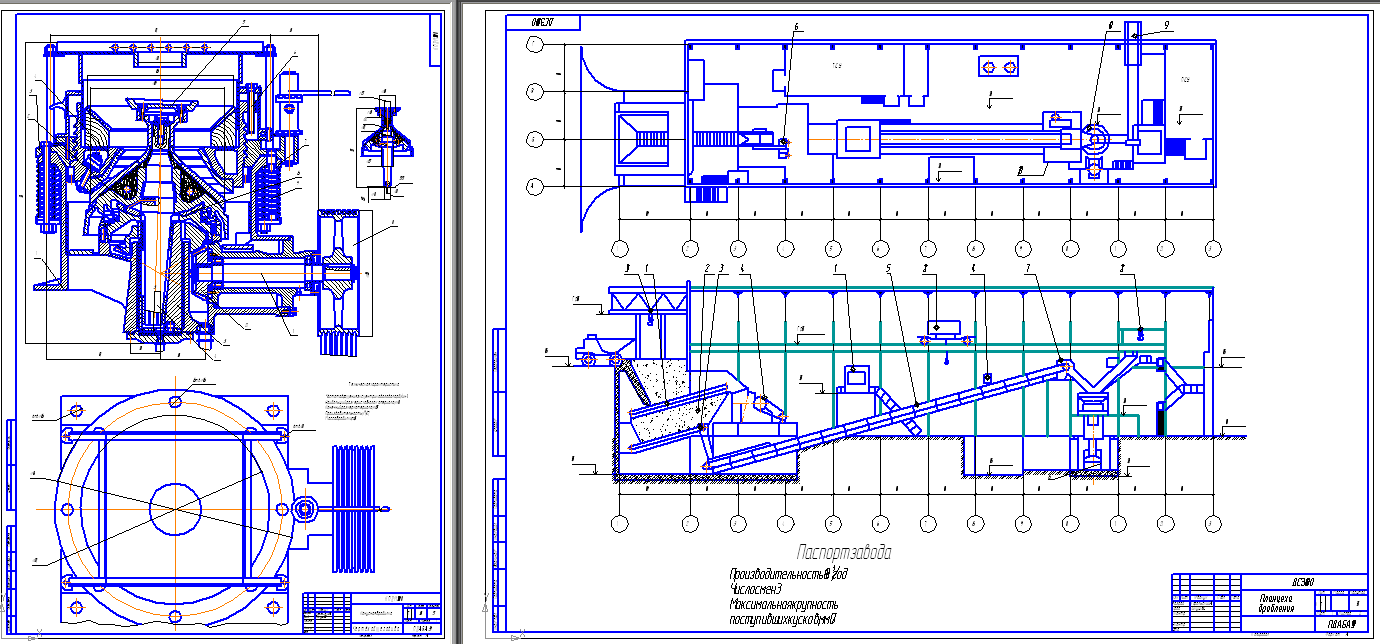

Состав: План (ВО),Сборочный чертеж (СБ) всего 2 листа А1, спецификация и ПЗ Язык документа

Софт: Компас v12

Каталог / Строительство / Проекты домов / Промышленные здания / Дробильно-сортировочный цех с конусной дробилкой КСД-1200Т

Просмотр файлов
2.План цеха.cdw
Записка .docx
Спецификация.doc
1.Общий вид.cdw
