Головные узлы и водопроводящие сооружения

Санкт-Петербургский Государственный Политехнический университет
Кафедра "Водохозяйственное и гидротехническое строительство"
Курсовой проект по дисциплине "Головные узлы и водопроводящие сооружения"
Тема: "Водозаборный гидроузел деривационной ГЭС"
Санкт-Петербург 2014

В курсовом проекте запроектирован водозаборный гидроузел деривационной ГЭС на горной реке в составе подводящего зарегулированного русла, плотинного водозаборного сооружения, открытого деривационного канала или напорного водовода, отстойника с гидравлической промывкой наносов и напорного бассейна с выполнением обосновывающих расчетов.
В составе чертежей:
• Укрепленное зарегулированное русло
• Водозаборное сооружение
• Отстойник
• Деривационный канал
• Напорный бассейн
• Турбинные трубопроводы
• Отводящий канал
• Сбросной канал
Объем проекта: 28 страниц, 2 чертежа формата А1, два чертежа формата А3.

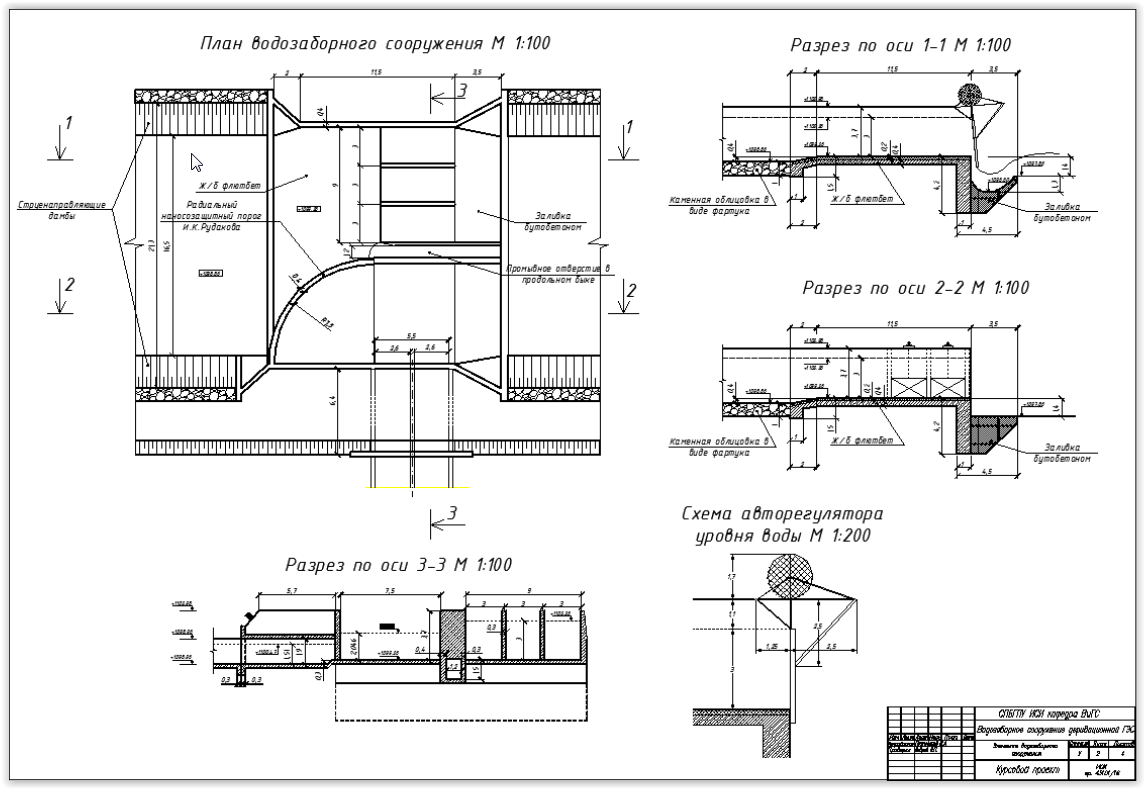

Состав: План установки водозаборного сооружения, элементы водозаборного сооружения, отстойник, стабилизатор, подводящий и деривационный каналы, напорный бассейн. Язык документа

Софт: AutoCAD 2010

Каталог / Строительство / Головные узлы и водопроводящие сооружения

Просмотр файлов
Головные узлы и ВС/
Головные узлы и ВС/Головные узлы и ВС.dwg
Головные узлы и ВС/ПЗ.docx
