Индивидуальный жилой дом 2

Кафедра АПГЗ Курсовой на тему «Индивидуальный жилой дом»

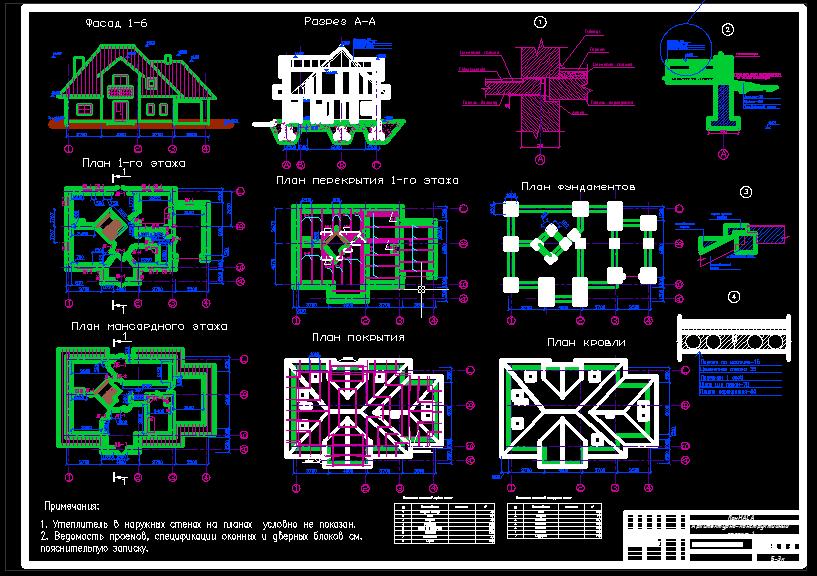

На чертеже Фасад1-6;План1этажа;план мансарды;План фундамента;Разрез;План перекрытия;План кловли;План стропил;4 узла (балконная плита,залегание наружного фундамента,плита перекрытия,косоур и косоурная балка);экспликация помещений первого этажа;экспликация помещений мансардного этажа;
Без пояснительной записки;

Состав: Фасад1-6;План1этажа;план мансарды;План фундамента;Разрез;План перекрытия;План кловли;План стропил;4 узла (балконная плита,залегание наружного фундамента,плита перекрытия,косоур и косоурная балка);экспликация помещений первого этажа;экспликация помещений мансардного этажа; Язык документа

Софт: AutoCAD

Просмотр файлов
переладя_В-22.dwg
