топ За месяцИнтерьер помещения для выдачи временных пропусков

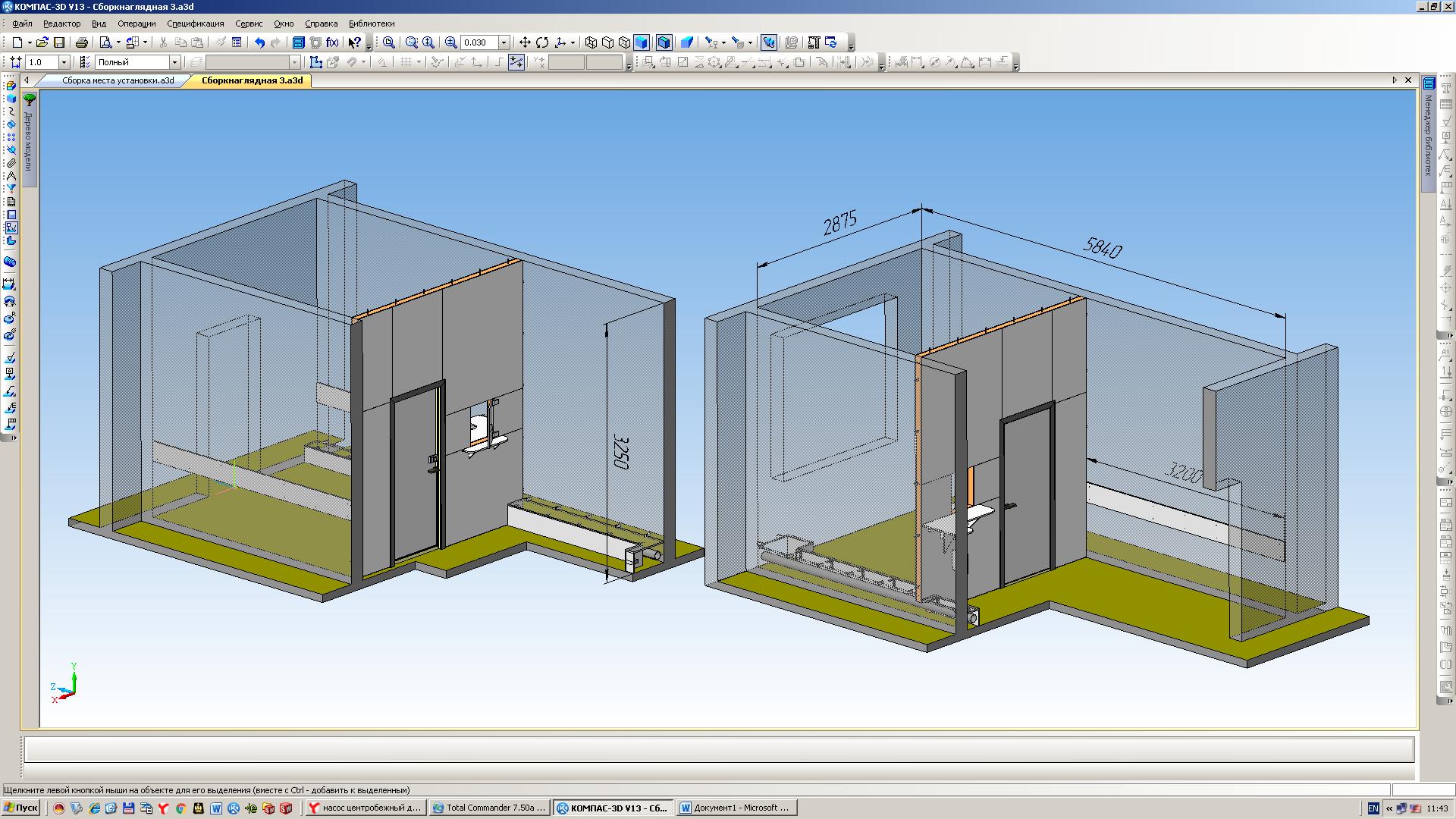

Проработка интерьера помещения для выдачи временных пропусков необходима для изготовления нестандартной перегородки из гипсокартона, которая разграничивала бы помещение на две зоны. Перегородка изготавливается из деревянного каркаса (брус сечением 80х80 мм), обшитого листами гипсокартона (толщиной 12,5 мм), имеет дверь (стандартная межкомнатная правая 2000х800 мм) и специальную форточку из листа ДСП толщиной 18 мм. Кроме того в проекте показаны дополнительные элементы (подлокотники), которые также изготавливаются из ДСП, но к ним прилагаются отдельные чертежи. В проекте также показаны специальные отбойники для спинок стульев и короба декоративной обшивки существующего канализационного трубопровода. Стандартные предметы интерьера (стол, стулья и т.д.) в проработке не нуждаются и поэтому на эскизах и чертежах отображены не были. Проект содержит в себе подробнейшую 3D деталировку всех элементов, описание изготавливаемых конструкций, а также схему сборки всех компонентов.
Состав: 3D сборка, сборочный чертеж-схема, чертежи элементов
Софт: КОМПАС-3D 13 sp1
