Перегородка из гипсокартона с матовым стеклом

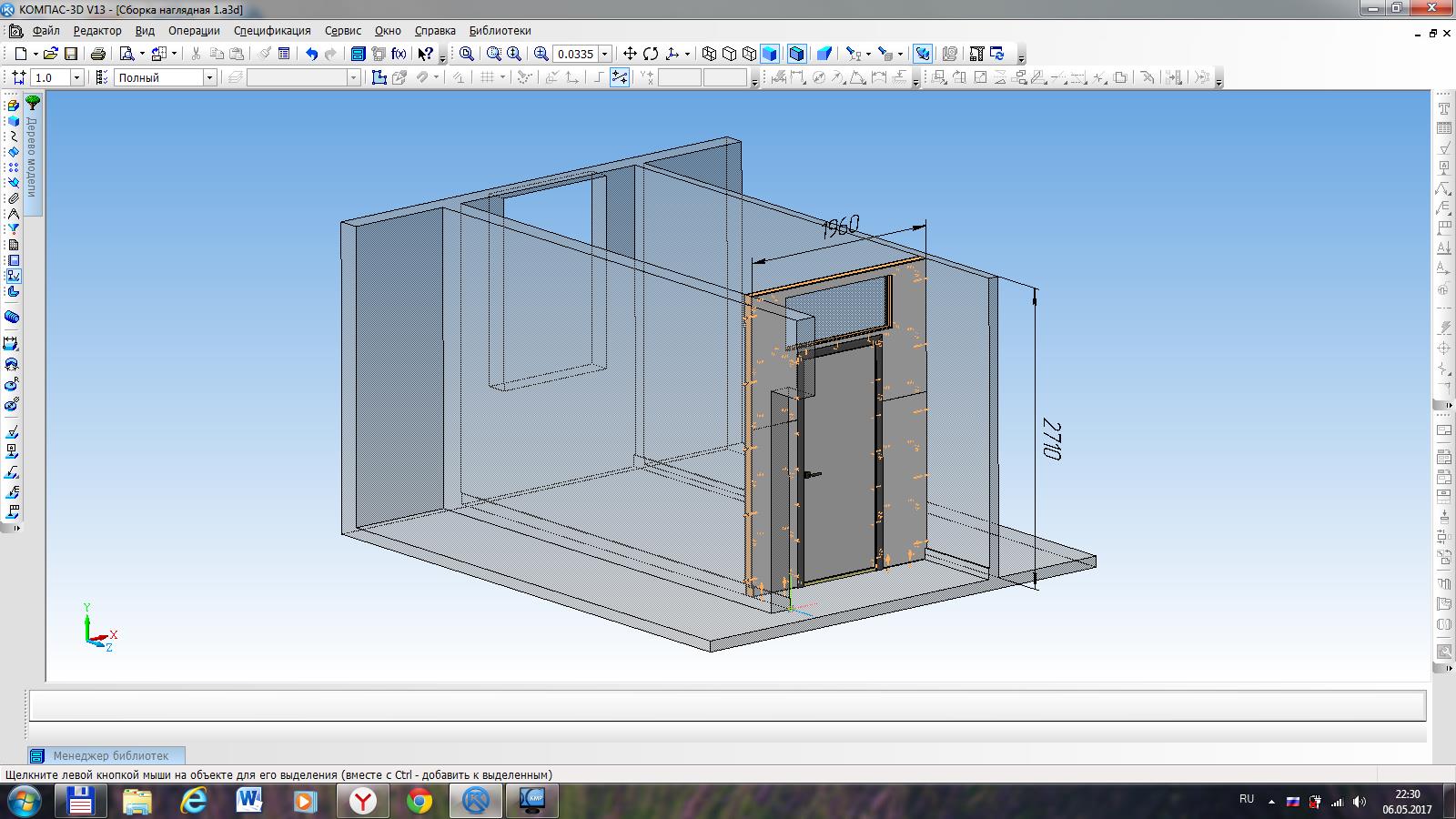

Для создания кабинета инженера по охране труда возникла необходимость в проектировании нестандартной перегородки из гипсокартона, которая отгораживала бы довольно большой коридор и позволяла создать рабочее место для одного человека. Чтобы не затенять коридор, было принято решение установить в перегородке матовое стекло. Перегородка изготавливается из деревянного каркаса (брус сечением 80х80 мм), обшитого листами гипсокартона (толщиной 12,5 мм), имеет дверь (стандартная межкомнатная правая 2000х800 мм) и проем под установку одинарного матового стекла толщиной 5 мм и габаритами 475х1197 мм. Проект содержит в себе подробнейшую 3D деталировку всех элементов, а также пошаговую инструкцию по сборке всей конструкции.
Состав: 3D сборка, сборочный чертеж, расчет материалов
Софт: КОМПАС-3D 13 sp1
