Шкаф для книг

Воронежский государственный лесотехническая академия
Кафедра механической технологии древесины
Курсовой проект по дисциплине "Конструирование мебели"
Воронеж 2013

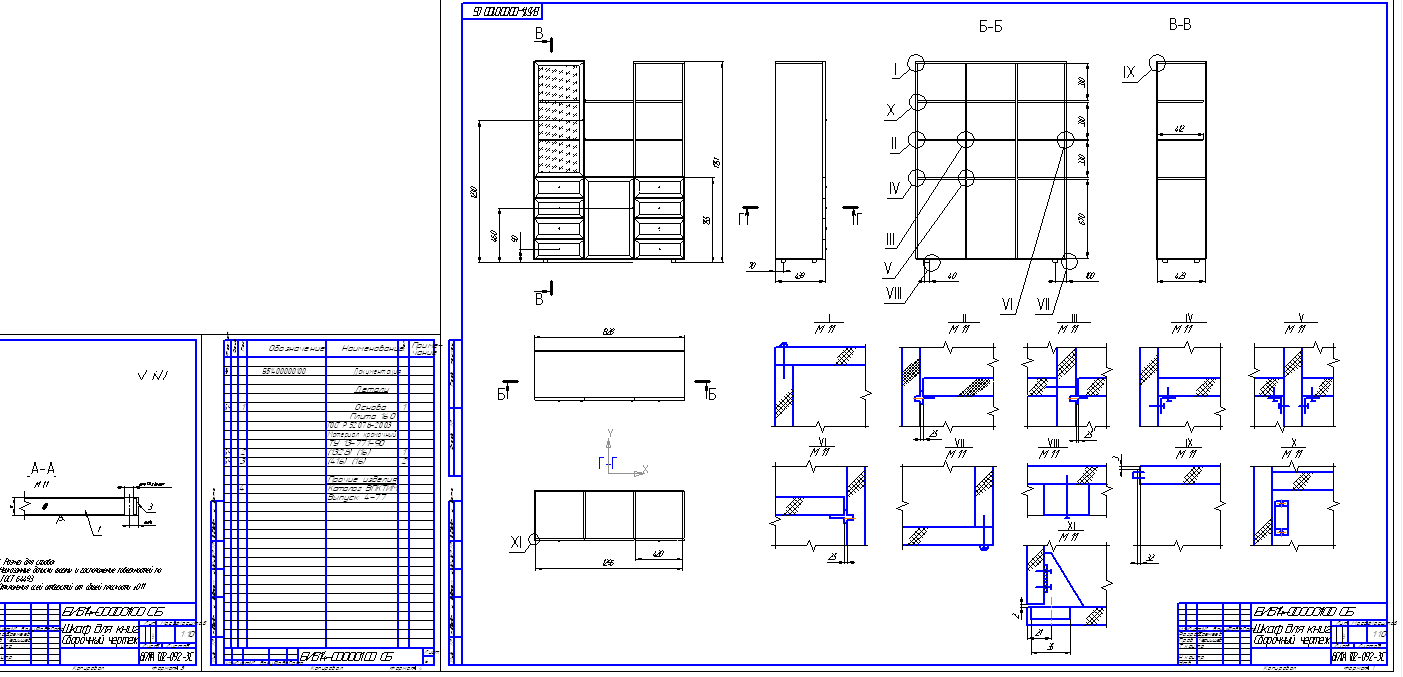

В данном проекте изображен чертёж шкафа для книг
Курсовой проект содержит 1 лист формата А1 графической части, 5 листов пояснительной записки, содержащей 2 рисунка
Техническое описание изделия
Шкаф для книг БИ 514.00.00.00.00. выполнен в едином художественном и технологическом решении, состоит из унифицированных щитовых элементов и относится к изделиям корпцсной мебели.
Шкаф для книг состоит из трёх корпусов на проходных горизонтальных стенках плюс опора. Левое отделение включает в себя четыре ящика и две полки с одной остеклённой рамочной дверью, правое отделение включает в себя четыре ящика и две полки. Центральная
часть имеет две полки и ниже отделение с одной глухой дверью. Задние стенки накладные.

Состав: Шкаф для книг (СБ), Спецификация Язык документа

Софт: Компас-3D 3D V14

Сайт: www

Просмотр файлов
Конструирование мебели.cdw
