Кассетная установка ЖБИ

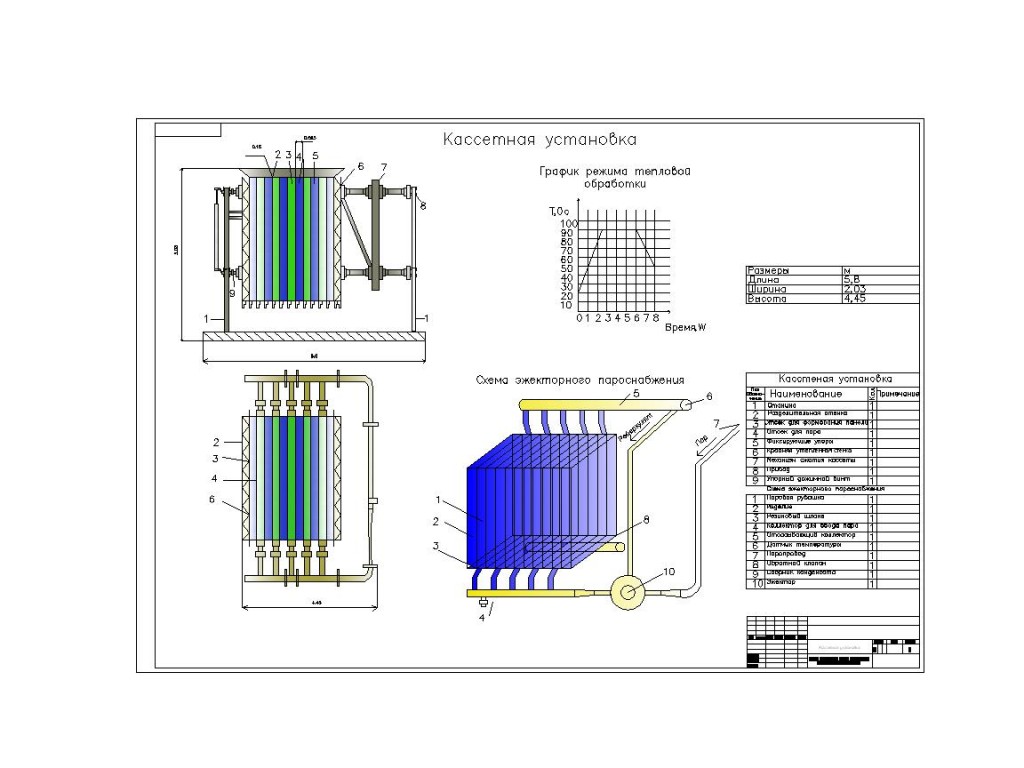

На чертеже представлена кассетная установка, схема эжекторного пароснабженияграфик режима тепловой обработки изделий. Кассетные установки применяются для формования и тепловлажностной обработки панелей, лестничных маршей, ребристых плит и ряда других изделий, применяемых в строительстве. Как формование, так и тепловлажностная обработка осуществляются в кассетах в вертикальном положении.

Состав: Эскиз установки, схема эжекторного пароснабжения, режим ТВО, Спецификация Язык документа

Софт: AutoCAD

Каталог / Строительство / Кассетная установка ЖБИ

Просмотр файлов
Кассетная установка.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
