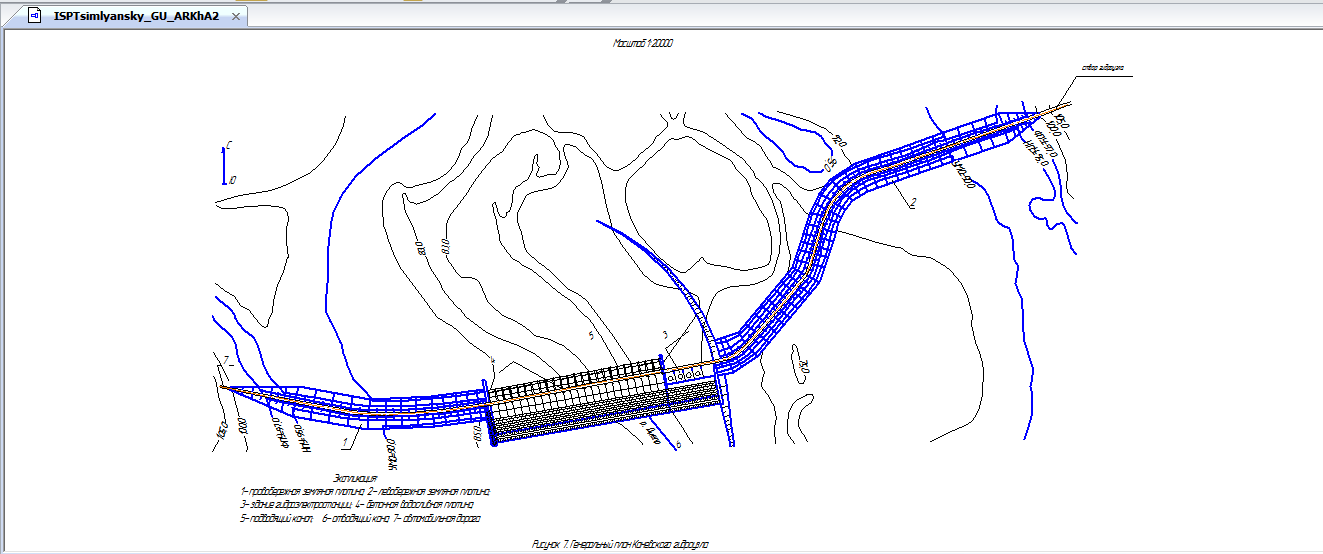

Комплексный гидроузел, архитектура гидроузлов

ННГАСУ, ГС, КГУ, Комплексный гидроузел,архитектура гидроузлов, 2015

расходами воды:
Обеспеченность, % 0,1 0,5 1,0 3,0 5,0 10,0
Расход, м3/c 30000 27000 25000 22000 19000 17000

7. Характерными уровнями воды: НПУ = 95,00 м; УМО = 90,00 м;
СНУНБ = 77,00 м;
8. Отметкой дна реки – 74,00 м;
9. Грунтом основания – суглинок;
10. Основными сооружениями гидроузла:
- Здание ГЭС:
Nу=400 МВт;
Qт=600 м3/с;
размер здания ГЭС в плане с монтажной площадкой – 200x50 м;
отметка пола машзала – 85,0 м;
высота подводной части – 25,0 м;
высота машзала – 25,0 м;
- Глухая плотина:
Отметка гребня – 100,0 м;
ширина гребня – 12 м;
- Эксплуатационный водосброс.
