Конструкция покрытия производственного корпуса

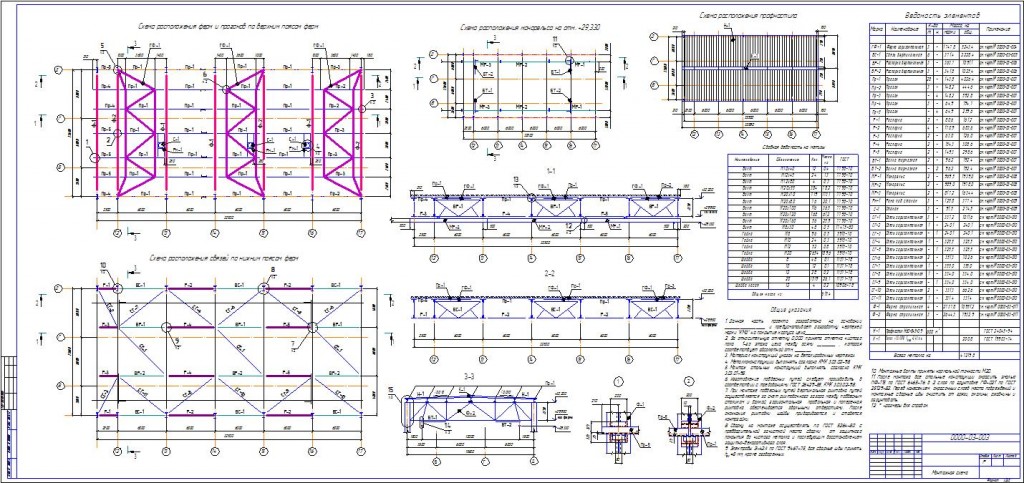

Чертежи КМД на покрытие производственного корпуса.
Содержание:
Монтажная схема - 2 л.
Горизонтальная ферма - 2 л.
Вертикальная связь - 1 л.
Вертикальная распорка - 1 л.
Прогоны, тормозная балка- 1 л.
Монорельс - 1 л.
Стаканы - 2 л.
Связи - 2 л.
Ферма стропильная - 1 л.

Состав: КМД Язык документа

Софт: КОМПАС v13

Каталог / Строительство / Металлоконструкции / Конструкция покрытия производственного корпуса

Просмотр файлов
005 Вертикальная связь ВС-1.cdw
006 Вертикальная распорка ВР-1.cdw
007 Прогоны и распорки .cdw
008 Монорельс.cdw
009 Стаканы.cdw
010 Связи горизонтальные.cdw
011 ферма стропильная .cdw
003 Монтажная схема и узлы.cdw
004 Горизонтальная ферма .cdw
