Механосборочный цех

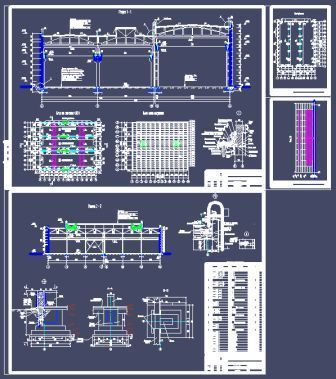

Промышленное здание из железобетонных конструкций. На чертеже представлены продольный и поперечный разрезы, план на отметке 0,000, план плит покрытия, план фундамента, узел деформационнго шва/водостока, узел фундамента, узел парапета/кровельной лестницы, спецификация элементов каркаса. В пояснительной записке описаны исходные данные, технологический процесс в здании, объемно планировочное решение, конструктивное решение, теплотехнический расчет стен и покрытия, технико-экономические показатели.
Кафедра архитектуры

Тема проекта: Механосборочный цех;
Место строительства: Ульяновск;
Температура внутреннего воздуха: +160 С;
Глубина промерзания грунта: 1,7 м;
Продолжительность отопительного периода: 221 сут.;
Средняя расчётная температура отопительного периода: -5,40С;
Температура холодной пятидневки: -310С;
Климатический район: II В;
Зона влажности: сухая;
Влажностный режим помещения: нормальный;
Условия эксплуатации ограждающих конструкций: А;
Категории производственных процессов по взрывной, взрывопожарной
и пожарной опасности: Отделение механической обработки – категория Д; Сборочное отделение – категория Д; Отделение обкатки – категория Д;
Степень огнестойкости: II;
Агрессивность среды: среда неагрессивная;
Наличие токсичных выделений, газов и пыли: без значительных выделений тепла и вредных газов;
Точность работ: средняя;
Санитарная характеристика процесса: I-б (все женщины); II-б (все мужчины);
Уровень ответственности: II.

Состав: Разрез 1-1; План на отметке 0.000; План плит покрытия; Узел 2; Разрез 2-2; Узел 1, 2, А-А, Б-Б; Спецификация элементов каркаса; План Фундамента и пояснительная записка (14 стр) Язык документа
