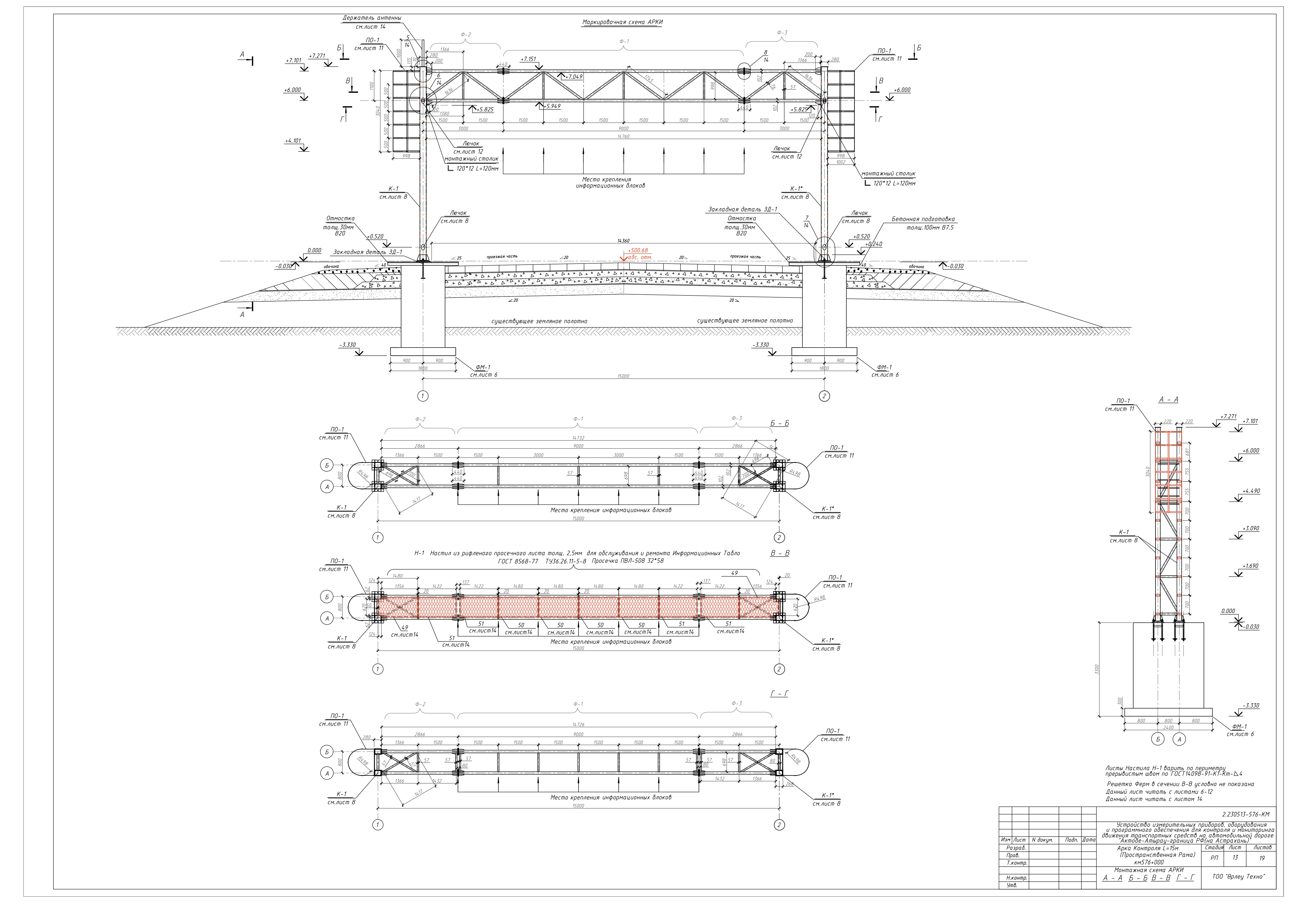

Арка контроля (пространственная рама L=15м) мониторинга движения транспорта

Арка контроля L=15 м.
Арка контроля выполнена в виде пространственных конструкций, состоящих из двух плоских рам устраиваемых с шагом 800 мм.
Расчетная схема представляет собой геометрически неизменяемую пространственную систему, состоящую из рам пролетом 15 м с горизонтальными и вертикальными связями. Каждая рама состоит из ферм с параллельными поясами и стоек. Сопряжение ферм со стойками выполнено жесткое, стоек с фундаментами – шарнирное.
Фундаменты под стойки рамы – монолитные железобетонные столбчатые. Стойки – стальные коробчатого сечения из двух швеллеров [ 24 У ГОСТ 8240-89.
Вертикальные связи стоек - профили гнутые квадратные ГН □80х4 ГОСТ 30245-94.
Фермы – стропильные сквозные решетчатые с параллельными поясами пролетом 15,0 м высотой 110 мм.
Настил площадок – просечно-вытяжная листовая сталь ПВЛ-508 по ТУ 36.26.11-5-89.

Состав: Рабочие чертежи Язык документа

Софт: AutoCAD 2008

Каталог / Строительство / Металлоконструкции / Арка контроля (пространственная рама L=15м) мониторинга движения транспорта

Просмотр файлов
Арки 15м 576+000.dwg
