Балочная клетка и колонны строительной площадки

Міністерство освіти та науки,молоді та спорту України
Харківський Національний Університет Будівництва та Архітектури
Кафедра металевих і дерев`яних конструкцій
Індивідуальна робота з дисципліни Будівельні конструкції
„Балочна клітка та колони робочого майданчику”
Харків – 2013

1. Тип балочної клітки – нормальний
2. Прольот головної балки L = 17м
3. Прольот балки настилу l = 5,5 м
4. Крок балок настилу a = 1м
5. Тимчасове навантаження pn = 22кН/м2
6. Відмітка верху настилу H = 8 м
7. Відмітка верху фундаменту h = -0,4 м
8. Тип колони – суцільна
9. Матеріал конструкції:
- головної балки та балки настилу – сталь класу С245 ГОСТ 27772-88
- колони – сталь класу С235 ГОСТ 27772-88
10. Тип настилу – плоский металевий лист

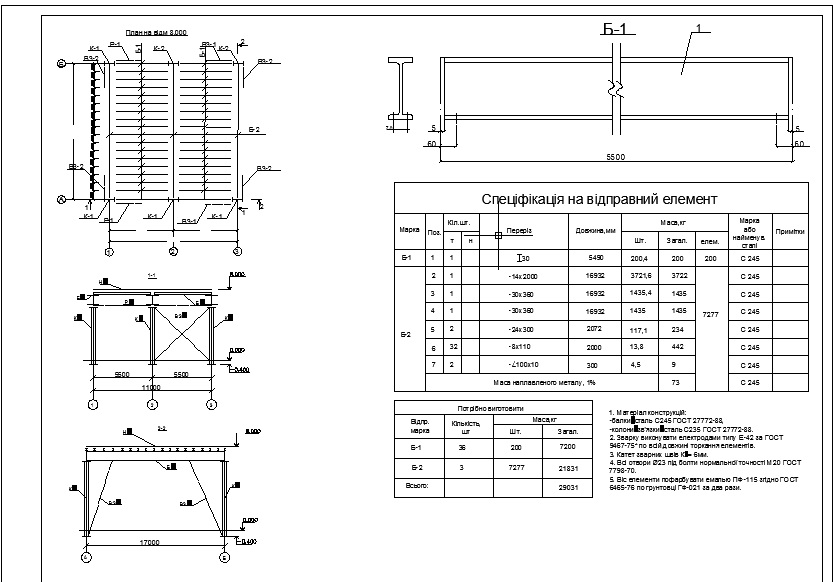

Состав: Балочна клітка,розріз 1-1,розріз 2-2,специфікація відправного елементу Язык документа

Софт: AutoCAD 2010
