Беседка 2520х2900х2700 мм

Беседка садовая. Используется для установки в различных местах отдыха, а так же в часных домах.

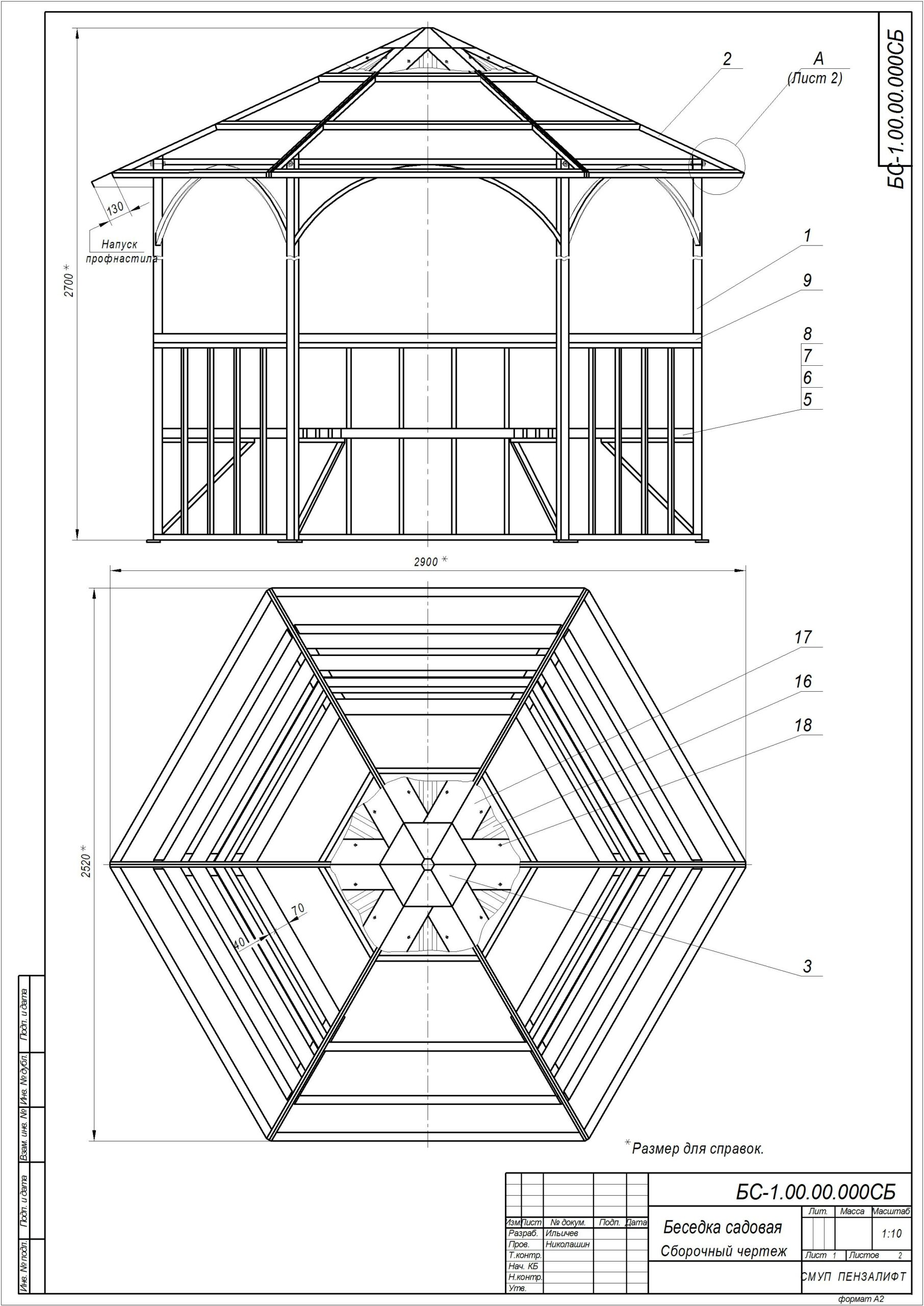

Состав: Сборочный чертёж (СБ), Деталировка (Секция каркаса крыши, перекладина, стойка и т.д.) Спецификация.

Софт: AutoCAD 10

Файлы:

БЕСЕДКА/

БЕСЕДКА/БС-1.00.00.000 - Беседка садовая (Спецификация).dwg

БЕСЕДКА/БС-1.00.00.000СБ - Беседка садовая (Сборочный чертеж).dwg

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/БС-1.01.00.000 - Каркас беседки (Спецификация).dwg

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/БС-1.01.00.001 - Перекладина.dwg

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/БС-1.01.00.005 - Пластина.dwg

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/БС-1.01.00.004 - Пластина.dwg

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/plot.log

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/БС-1.01.00.000СБ - Каркас беседки (Сборочный чертеж).dwg

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/БС-1.01.00.003 - Опора.dwg

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/БС-1.01.00.002 - Вставка.dwg

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/DXF/

БЕСЕДКА/БС-1.01.00.000 - Каркас беседки/DXF/Пластины S3.dxf

БЕСЕДКА/БС-1.00.00.001-004 - Брус.dwg

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/БС-1.02.00.001 - Уголок.dwg

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/БС-1.02.01.000 - Секция каркаса крыши/

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/БС-1.02.01.000 - Секция каркаса крыши/БС-1.02.01.002 - Перекладина.dwg

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/БС-1.02.01.000 - Секция каркаса крыши/БС-1.02.01.000 - Секция каркаса крыши (Спецификация).dwg

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/БС-1.02.01.000 - Секция каркаса крыши/БС-1.02.01.001 - Стойка.dwg

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/БС-1.02.01.000 - Секция каркаса крыши/БС-1.02.01.000СБ - Секция каркаса крыши (Сборочный чертеж).dwg

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/БС-1.02.00.000 - Каркас крыши (Спецификация).dwg

БЕСЕДКА/БС-1.02.00.000 - Каркас крыши/БС-1.01.00.000СБ - Каркас крыши (Сборочный чертеж).dwg

БЕСЕДКА/Thumbs.db

БЕСЕДКА/БС-1.00.00.005 - Перила.dwg

БЕСЕДКА/plot.log

БЕСЕДКА/БС-1.03.00.000 - Колпак на крышу/

БЕСЕДКА/БС-1.03.00.000 - Колпак на крышу/БС-1.03.00.001 - Стенка.dwg

БЕСЕДКА/БС-1.03.00.000 - Колпак на крышу/БС-1.03.00.000 - Колпак на крышу (Спецификация).dwg

БЕСЕДКА/БС-1.03.00.000 - Колпак на крышу/БС-1.03.00.002 - Пластина.dwg

БЕСЕДКА/БС-1.03.00.000 - Колпак на крышу/DXF/

БЕСЕДКА/БС-1.03.00.000 - Колпак на крышу/DXF/Колпак на беседку S1,5.dxf

БЕСЕДКА/БС-1.03.00.000 - Колпак на крышу/БС-1.00.03.000СБ - Колпак на крышу (Сборочный чертеж).dwg
