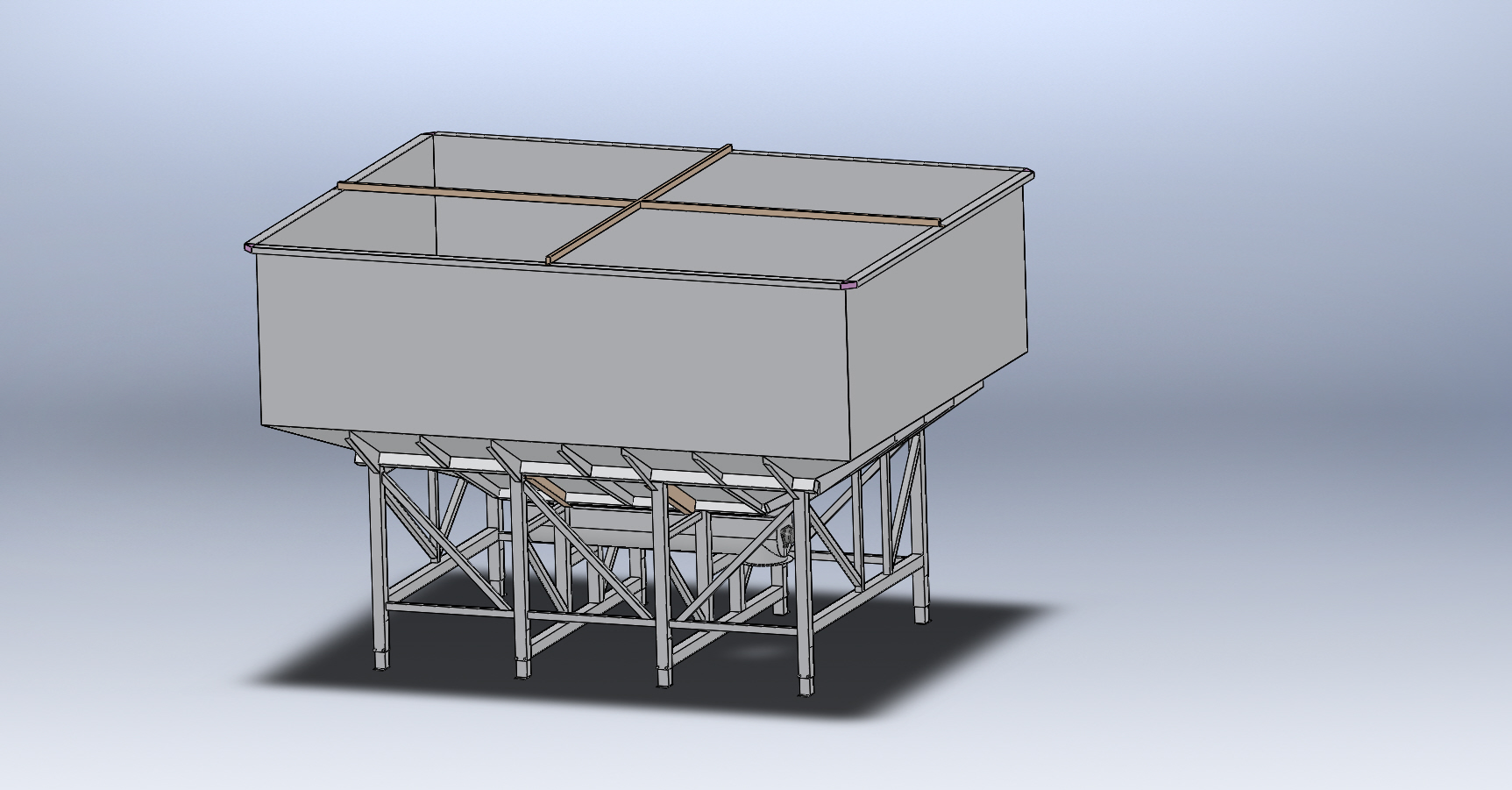

Бункер 40 м3

Габариты 4200х5800 Н= 3700, V ≈40м3.
Каркас из ст3 (спецгрунт). Н вых =755
Бункер-вкладыш из нерж лист б=3 мм.
Подвод воды – барботаж по четырем сторонам. Отверстие фланцевое для шнекового транспортёра.
Опоры телескопические.

Состав: 3 D Сборка, модель одной деталью. Каркас, вкладыш.

Софт: Parasolid 2015

Файлы:

ПРО 80 - 04.01.000 = Бак Бункер 40 куб = 30.09.16.SLDPRT.sldasm

крестовина бункера из труб 60х40х2 =29.09.16(По умолчанию).sldprt

Зеркально отразитьПРО 80 - 04.02.004 - уголок-консоль-742 = 04.10.16(левый).sldprt

ПРО 80 - 04.02.004 - уголок-700 = 28.09.16(-1197).sldprt

ПРО 80 - 04.02.005 - уголок-консоль прод-830 =04.10.16(По умолчанию).sldprt

FNL 511 Ahousing(Default).sldprt

ПРО 80 - 04.02.005 - уголок-консоль-1023 = 04.10.16(левый).sldprt

ПРО 80 - 04.02.004 - уголок-консоль продольн = 29.09.16(левый).sldprt

ПРО 80 - 04.02.005 - уголок-консоль-1023 = 04.10.16(По умолчанию).sldprt

Зеркально отразитьПРО 80 - 04.01.001 = Стенка - 4,0 м = 27.09.16(По умолчанию).sldprt

ПРО 80 - 04.01.002 = Стенка - 5,2 м = 30.09.16(По умолчанию).sldprt

ПРО 80 - 04.02.003 - уголок-консоль = 28.09.16(левый).sldprt

Зеркально отразитьПРО 80 - 04.02.003 - уголок-консоль = 28.09.16(левый).sldprt

Зеркально отразитьПРО 80 - 04.02.003 - уголок-консоль = 28.09.16(По умолчанию).sldprt

ферма попер передн бункера ПРО 80 = 28.09.16.sldprt

21309 E_PART1-1.sldprt

21309 E_PART2-1.sldprt

21309 E-1-2.sldasm

окантовка внутренняя из труб 80х80х4 = 04.10.16.sldprt

21309 E_PART3-1.sldprt

FNL 511 Ahousing(Сквозной).sldprt

ПРО 80 - 04.02.005 - уголок-консоль прод-830 =04.10.16(левый).sldprt

H 311lockdevice-1.sldprt

тр-р шнековый Маслюкова = 04.10.16.sldprt

ПРО 80 - 04.02.003 - уголок-консоль = 28.09.16Зеркально отразить(По умолчанию).sldprt

ПРО 80 - 04.02.004 - уголок-консоль продольн = 29.09.16(По умолчанию).sldprt

ПРО 80 - 04. 01.100 = фланец к бункеру 40 куб = 27.09.16г(По умолчанию).sldprt

Зеркально отразитьПРО 80 - 04.01.002 = Стенка - 5,2 м = 30.09.16(По умолчанию).sldprt

ПРО 80 - 04.01.005 = Уголок бункера -100 = 27.09.16(41).sldprt

21309 E-2.sldasm

ферма попер задн бункера ПРО 80 = 28.09.16(отражен вид).sldprt

ПРО 80 - 04.02.000 = подставка Бункер 40 куб = 28.09.16.SLDPRT.sldasm

FNL 511 A1locring-1.sldprt

Зеркально отразитьПРО 80 - 04.02.004 - уголок-консоль-742 = 04.10.16(По умолчанию).sldprt

ПРО 80 - 04.02.003 - уголок-консоль = 28.09.16(По умолчанию).sldprt

21309 E_PART4-1.sldprt

ПРО 80 - 04.02.004 - уголок-консоль-742 = 04.10.16(левый).sldprt

ПРО 80 - 04.01.001 = Стенка - 4,0 м = 27.09.16(По умолчанию).sldprt

окантовка внутренняя из труб 100х100х3 = 03.10.16.sldprt

ПРО 80 - 04.02.004 - уголок-консоль-742 = 04.10.16(По умолчанию).sldprt

FNL 511 A+21309E(Default)-1.sldasm

ПРО 80.04.000 СБ.SLDASM

FNL 511 A+21309E(Сквозной)-1.sldasm

ферма поперечная бункера ПРО 80 = 05.10.16.sldprt

H 311locknut-1.sldprt
