Эстакада для трубопровода над автодорогой и железной дорогой

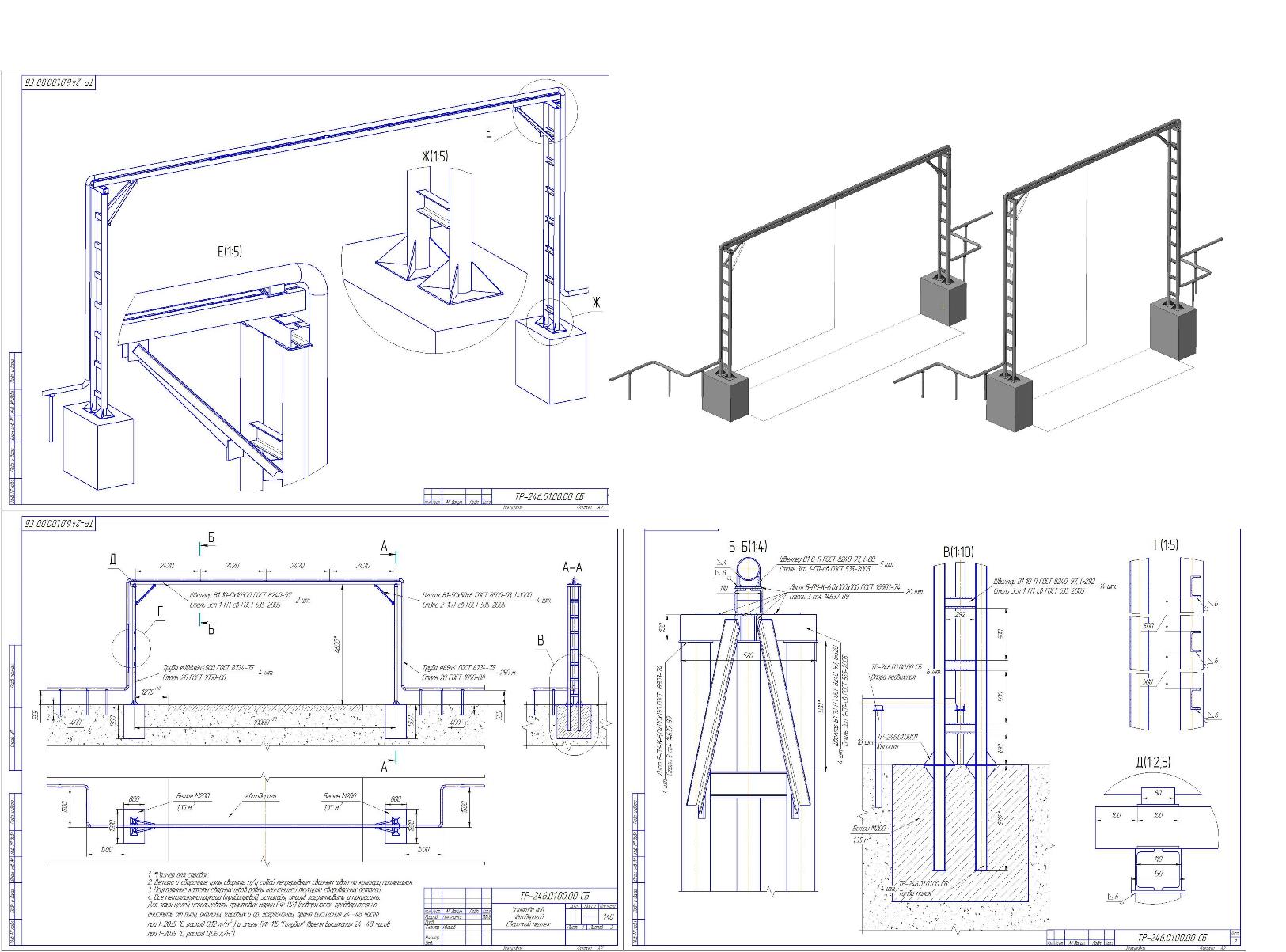

Чертежи двух эстакад над автомобильной и железной дорогами были спроектированы в связи с необходимостью перетрассировки существующего трубопровода сжатого воздуха. Т.е. для того, чтобы трубопровод провести по другой траектории его необходимо перепроложить, а поскольку на новом маршруте встречаются автомобильная и железная дороги, то над ними необходимо сделать эстакады. Трубопровод сжатого воздуха изготовлен из трубы Ø89х4 и находится по давлением в 6 кг/см2. Отрисовка всего маршрута не заслуживает интереса, т.к. представляет собой извилистую кривую на виде сверху. Наиболее интересными являются эстакады, которые являются цельносварными металлоконструкциями, изготовленными из трубы Ø108х6 ГОСТ 8734-75 (вертикальные опоры и тумбы под них) и швеллера 10 П ГОСТ 8240-97 (горизонтальная перекладина и связи м/у опорами). Опоры привариваются к тумбам, которые, в свою очередь, находятся в бетонных лотках. Также в конструкциях используется лист 6,0 ГОСТ 19903-94 для косынок и уголок 50х50х6 ГОСТ 8509-93 (раскосы м/у опорами и перекладиной). Высота эстакады над автодорогой составляет 4600 мм. Расстояние м/у опорами 9892 мм. ). Высота эстакады над железной дорогой составляет 6500 мм. Расстояние м/у опорами 7392 мм.
Состав: 3D сборка, чертежи для изготовления
Софт: КОМПАС-3D 13 sp1
