Ферма металлическая 30м

Нижегородский архитектурно-строительный университет
Кафедра металлических конструкций
Курсовой проект по дисциплине "Металлические конструкции"
На тему "Металлическая стропильная ферма покрытия производственного здания"
Нижний Новгород 2003

В данном проекте рассматривается подбор сечения настила и его проверка, расчет нагрузок, определение узловых нагрузок, подбор и проверка сечений элементов фермы и расчёт сварных швов для крепления элементов решетки к поясам.

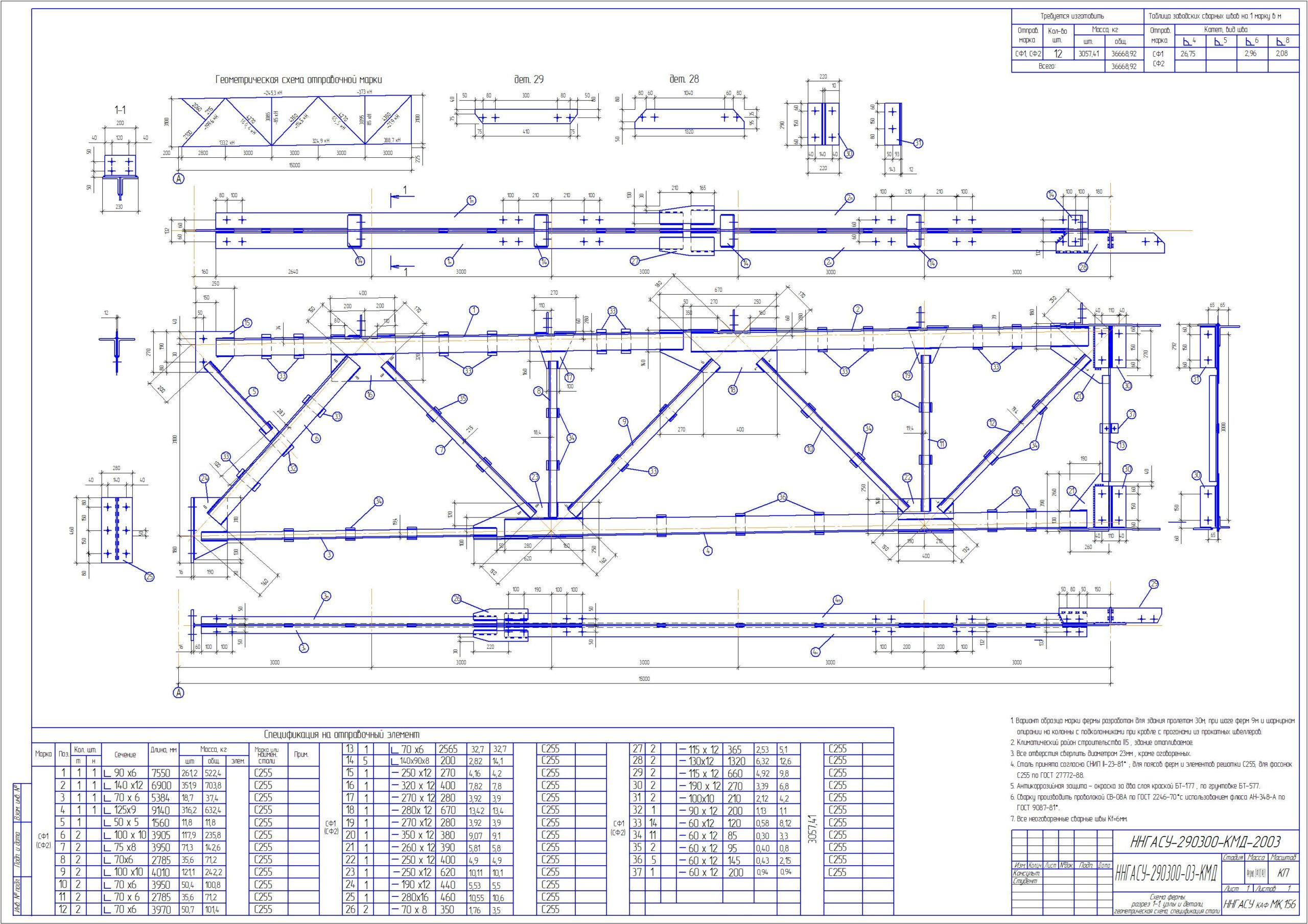

Графическая часть содержит схему фермы
разрез, узлы и детали,
геометрическую схему, спецификацию стали.

Задание на курсовую работу

Требуется рассчитать и сконструировать на стадии КМД стальную стропильную ферму покрытия производственного здания при следующих данных:
1. Пролет здания L=30 м;
2. Длина здания 90 м;
3. Снеговой район III ;
4. Климатический район по наиболее холодной пятидневке - 5;
5. Схема горизонтальных связей - крестовая из прокатных уголков;
6. Шаг ферм 9 м;
7. Здание отапливаемое;
8. Кровля утепленная, с прогонами из прокатных профилей, легкая, без фонаря;
9. Элементы решетки ферм - из парных уголков;
10. Материал стержней ферм - сталь С255;
11. Сопряжение ферм с колоннами шарнирное;
12. Коэффициент надежности по назначению здания n = 0.95.

Состав: Схема фермы. разрез 1-1, узлы и детали, геометрическая схема, спецификация стали, ПЗ Язык документа

Софт: КОМПАС-3D V15,1

Каталог / Строительство / Металлоконструкции / Ферма металлическая 30м
