Ферма с параллельными поясами 18м

Нижегородский государственный архитектурно-строительный университет
Кафедра металлических конструкций
Курсовой проект по дипциплине "Металлические конструкции"
На тему: "Расчет и проектирование ригеля поперечной рамы пром. здания"
Н.Новгород,2017

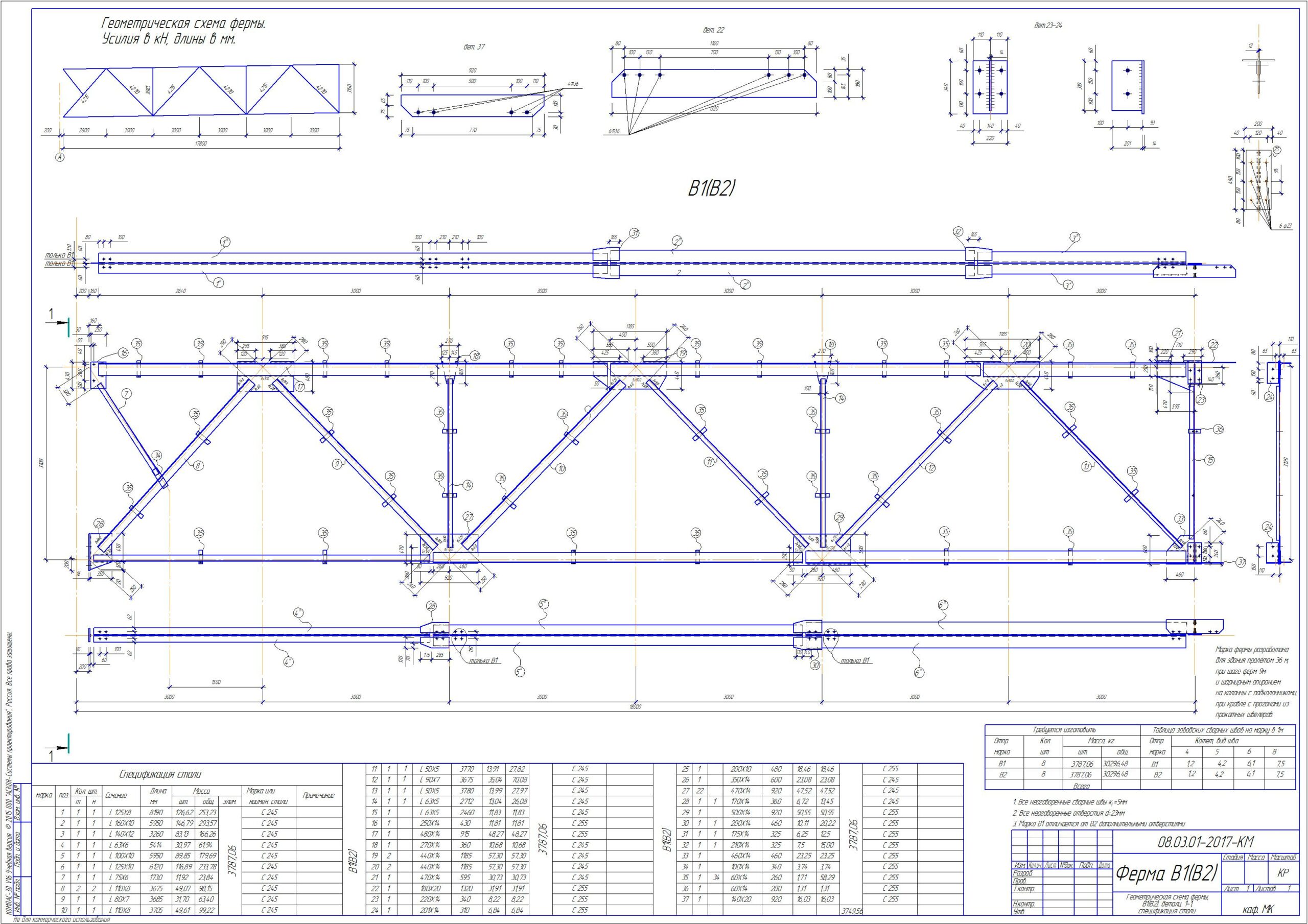

Рассчитать и сконструировать на стадии КМД стальную стропильную ферму покрытия производственного здания при следующих данных:
1. Район строительства II2
2. Снеговой район III.
3. Длина здания – 54 м.
4. Здание отапливаемое.
5. Тип кровли: по прогонам легкая, без фонаря.
6. Профиль кровли: плоская.
7. Пролет здания: L=36 м.
8. Шаг ферм: 9 м.
9. Стержни ферм из парных уголков.
10. Монтажный стык на накладках и высокопрочных болтах.

Содержание
Исходные данные…………………………………………………………………..3
1. Конструктивная схема фермы…………………………………………………4
2. Конструкция кровли……………………………………………………………5
3. Нагрузка на стропильную ферму……………………………………………...6
4. Определение усилий в элементах ферм………………………………………7
5. Конструирование и расчет элементов ферм………………………………….9
6. Расчет сварных соединений в ферме…………………………………………11
Библиографический список…………………………………………………….....13
