Изготовление коробчатой балки

Черниговский национальный технологический университет
Кафедра сварочного производства
Дипломная работа на тему: "Изготовление коробчатой балки"
Чернигов 2013

В данном проекте была рассмотрена коробчатая балка. Был составлен технологический процесс её изготовления, разработано технологическое оборудование для фиксации балки и скомпонован сборочно-сварочный цех.
Пояснительная записка: 76 страниц, 17 рисунков, 7 ссылок, 2 приложения.
Цель работы - разработать технологию сборки и сварки коробчатой ​​балки к максимальной производительностью и наименьшей трудоемкостью.
Соответствии с поставленной задачей проведен анализ технологичности приспособления, разработана технология сборки и сварки коробчатой ​​балки, спроектировано и избран основное и вспомогательное сварочное оборудование с минимальной себестоимостью.
Тема работы утверждена приказом по университету от «19» марта 2013году, № 178-c.

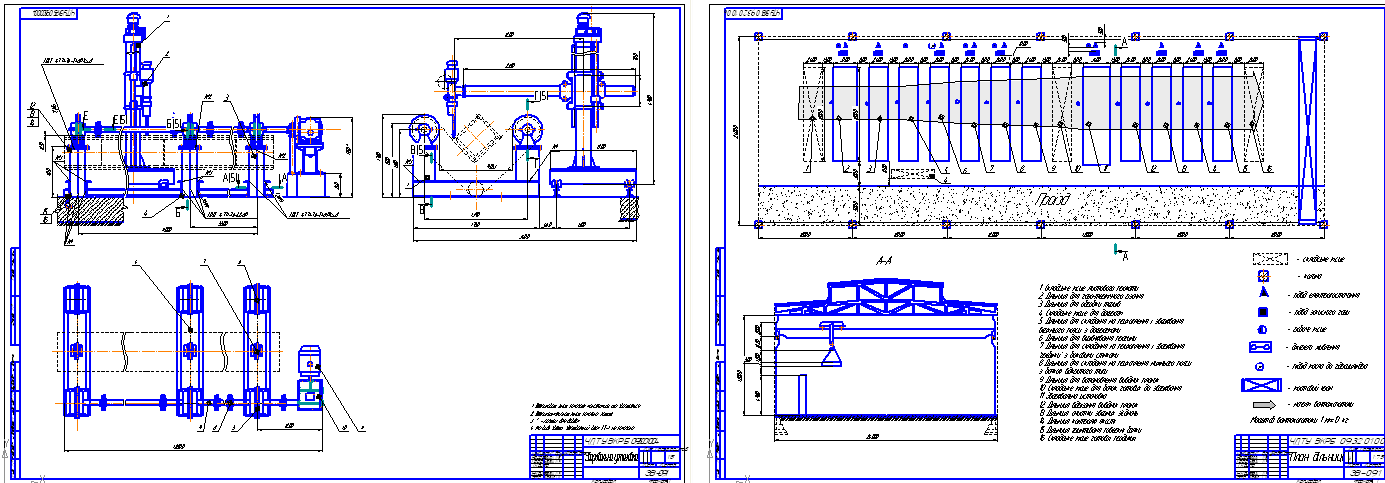

Состав: Общий вид конструкции (СБ), Технологический процесс изготовления конструкции, Сварка, Разработанное приспособление фиксации, Узлы приспособления, Сборочно-сварочный цех, Спецификация, Пояснительная записка. Язык документа

Софт: КОМПАС-3D 13
