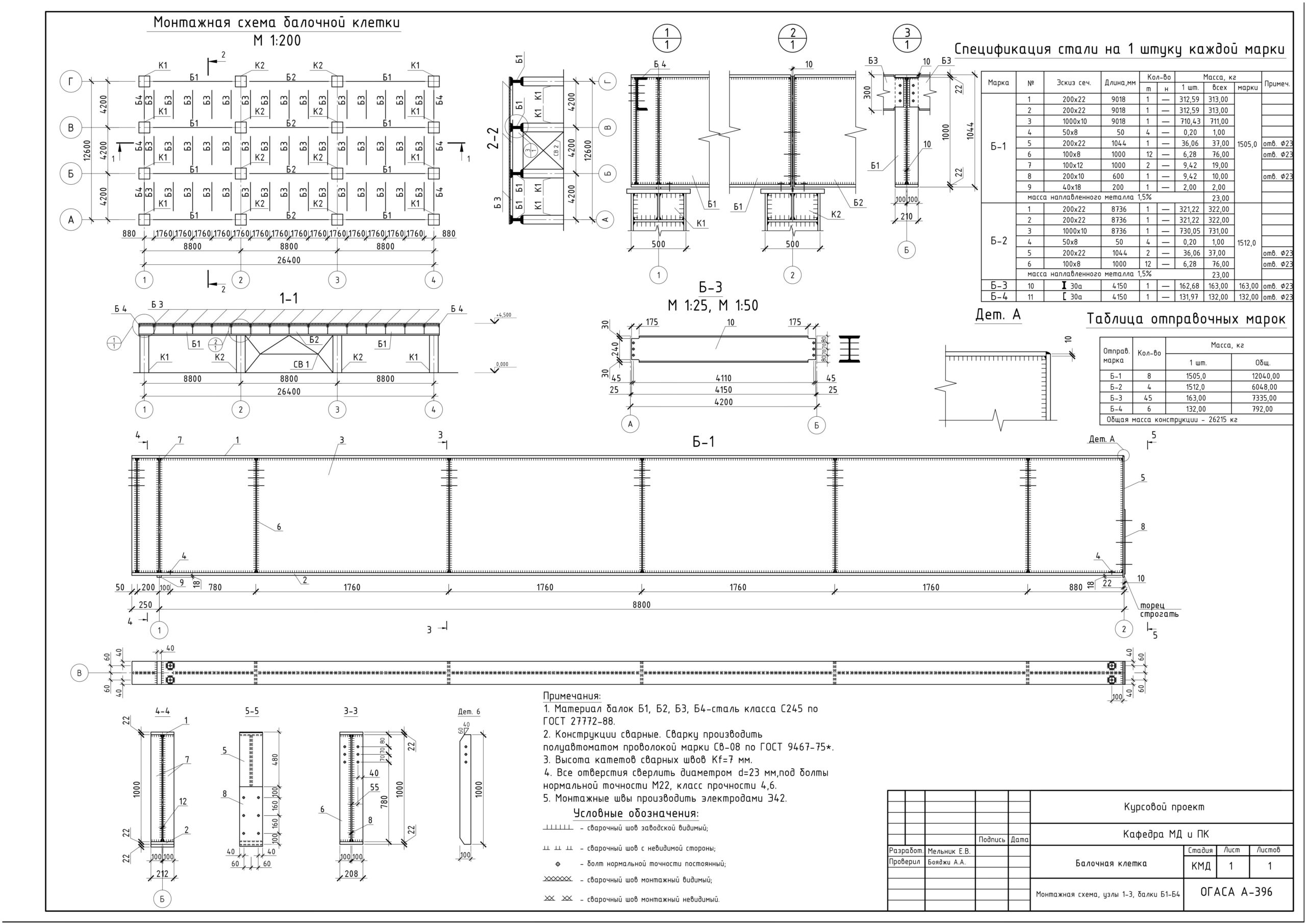

Курсовой проект «Проектирование металлической балочной клетки»

ОДЕССКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ

Кафедра металлических, деревянных и пластмассовых конструкций
Курсовой проект
по дисциплине: «Конструкции зданий и сооружений»
на тему: «Проектирование металлической балочной клетки»
Одесса-2016

“Проектирование металлической балочной клетки”
Исходные данные:
1. Габариты балочной клетки: 3 L x 3 l ;

2. Пролет главной балки: L = 8,8 м;

3. Пролет вспомогательной балки: l = 4,2 м;

4. Высота этажа (от пола до площадки): H = 4,5 м;

5. Наибольшая строительная высота: hстр = 1,0 м;

6. Характеристическое значение временной нагрузки: pn = 22 кН/м2;

7. Материал конструкций:
а) настил – сборные ж/б плиты;
б) вспомогательные балки – сталь С245;
в) главные балки – сталь С245;
Содержание:“Проектирование металлической балочной клетки”
Исходные данные:
1. Габариты балочной клетки: 3 L x 3 l ;

2. Пролет главной балки: L = 8,8 м;

3. Пролет вспомогательной балки: l = 4,2 м;

4. Высота этажа (от пола до площадки): H = 4,5 м;

5. Наибольшая строительная высота: hстр = 1,0 м;

6. Характеристическое значение временной нагрузки: pn = 22 кН/м2;

7. Материал конструкций:
а) настил – сборные ж/б плиты;
б) вспомогательные балки – сталь С245;
в) главные балки – сталь С245;
Содержание:
1. КОМПОНОВКА БАЛОЧНОЙ КЛЕТКИ
2. РАСЧЁТ ВСПОМОГАТЕЛЬНЫХ БАЛОК
3. РАСЧЕТ И КОНСТРУИРОВАНИЕ ГЛАВНЫХ БАЛОК СОСТАВНОГО СЕЧЕНИЯ
