Металлоформа для заливки плит ПАГ-14

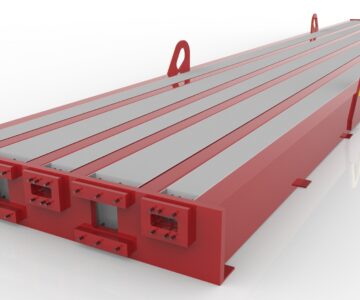

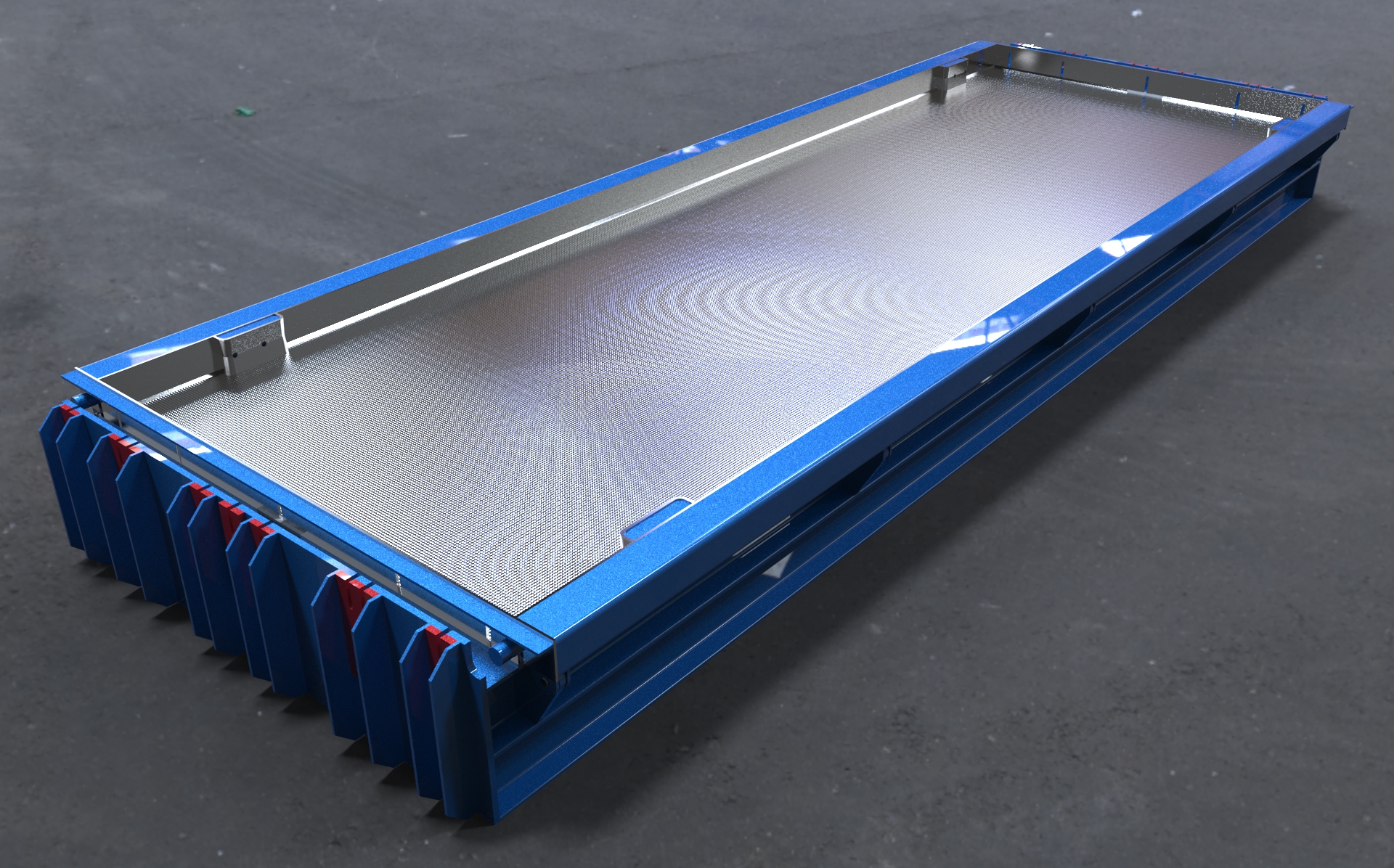

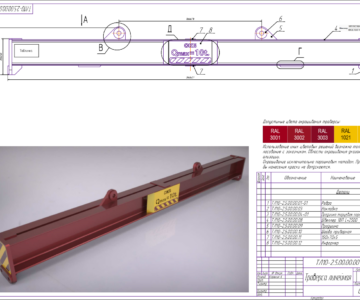

Металлоформа для заливки плит ПАГ-14. Предназначена для заводов ЖБИ. В архиве имеется несколько исполнений (можно выбрать в дереве моделей) для разных узлов. Форма была изготовлена и испытана. Сегодня партия этих изделий служит верой и правдой на одном из заводов ЖБИ. "Фишкой" формы является возможность штабелирования одну на другую без дополнительного оборудования уже в "залитом" состоянии. Имеется исполнение как для термоэлектрического метода натяжения арматуры так и для механического. В архиве имеются модели, чертежи и т.д.; Чертежи сделанные в формате ПДФ расчитаны на производство не имеющее строгального станка, (однако вредный модератор их не пропустил), поэтому фаскообразователи там сварные - обратите на это внимание. Так же в архиве валяется (тоже не пропустил модератор) несколько рендеров и пояснений в разных графических форматах. В целом проект под ключ - бери и делай. Так же в моём профиле (размещено или скоро будет размещено) можно найти спецтраверсу для этих форм, которая позволяет не используя высокопотолочных зданий поднимать и штабелировать изделия. К слову, форма для ПАГ-14 позволяет изготавливать плиты ПДН.
P.S. Рендеринг, материалы для презентаций и т.д. - можно попросить у меня напрямую. Так же в сборке нет плиты, но она и не нужна.

Состав: Полный проект под ключ. Сборка, деталировка, чертежи. Язык документа

Софт: КОМПАС-3D 16 SP1

Сайт: www

Каталог / Строительство / Металлоконструкции / Металлоформа для заливки плит ПАГ-14

Просмотр файлов
Чертежи рабочие/Борт боковой длинный/Борт длинный М3 _ МФ.ПАГ-14.25.00.00 СБ-03.cdw
Чертежи рабочие/Борт боковой длинный/Обечайка П43 _ МФ.ПАГ-14.25.00.07.cdw
Чертежи рабочие/Борт боковой длинный/Основа борта _ МФ.ПАГ-14.25.00.01-01.cdw
Чертежи рабочие/Борт боковой длинный/Ось _ МФ.ПАГ-14.25.00.04.cdw
Чертежи рабочие/Борт боковой длинный/Пластина 1 _ МФ.ПАГ-14.25.10.01.cdw
Чертежи рабочие/Борт боковой длинный/Проушина _ МФ.ПАГ-14.25.00.02.cdw
Чертежи рабочие/Борт боковой длинный/Проушина _ МФ.ПАГ-14.25.00.12.cdw
Чертежи рабочие/Борт боковой длинный/Ребро _ МФ.ПАГ-14.25.10.02.cdw
Чертежи рабочие/Борт боковой длинный/Ребро ПО _ МФ.ПАГ-14.25.00.08.cdw
Чертежи рабочие/Борт боковой длинный/Рейл _ МФ.ПАГ-14.25.00.09.cdw
Чертежи рабочие/Борт боковой длинный/Силовая опора _ МФ.ПАГ-14.25.10.00 СБ.cdw
Чертежи рабочие/Борт боковой длинный/Силовой упор _ МФ.ПАГ-14.25.00.11.cdw
Чертежи рабочие/Борт боковой длинный/Шайба приварная _ МФ.ПАГ-14.25.00.03.cdw
Чертежи рабочие/Борт короткий съёмный/Болт откидной _ МФ.ПАГ-14.42.00.01.cdw
Чертежи рабочие/Борт короткий съёмный/Борт малый _ МФ.ПАГ-14.42.00.00 СБ.cdw
Чертежи рабочие/Борт короткий съёмный/Гайка _ МФ.ПАГ-14.42.00.03.cdw
Чертежи рабочие/Борт короткий съёмный/Гребёнка _ МФ.ПАГ-14.42.10.02.cdw
Чертежи рабочие/Борт короткий съёмный/Малое ребро _ МФ.ПАГ-14.42.10.01.cdw
Чертежи рабочие/Борт короткий съёмный/Основа налого борта _ МФ.ПАГ-14.42.10.00 СБ.cdw
Чертежи рабочие/Борт короткий съёмный/Ось _ МФ.ПАГ-14.42.00.02.cdw
Чертежи рабочие/Борт короткий съёмный/Пластина высокая _ МФ.ПАГ-14.42.10.03.cdw
Чертежи рабочие/Борт короткий съёмный/Пластина низкая _ МФ.ПАГ-14.42.10.04.cdw
Чертежи рабочие/Борт короткий съёмный/Фасонное ребро _ МФ.ПАГ-14.42.10.05.cdw
Чертежи рабочие/Металлоформа плит ПАГ-14 _ МФ.ПАГ-14.00.00.00 СБ-01.cdw
Чертежи рабочие/Основа поддон/Поддон металлоформы _ МФ.ПАГ-14.10.00.00 СБ-04.cdw
Чертежи рабочие/Основа поддон/Подошва П _ МФ.ПАГ-14.10.00.51.cdw
Чертежи рабочие/Основа поддон/Полка стопора _ МФ.ПАГ-14.10.00.41.cdw
Чертежи рабочие/Основа поддон/Упор сварной _ МФ.ПАГ-14.10.40.00 СБ.cdw
Чертежи рабочие/ТИТУЛ.cdw
Общая с плитой.a3d
Сборка _ -01.cdw
Сегмент фаскообразователя _ МФ.ПАГ-14.10.00.02-01.cdw
Фасонные детали и их кол-во.cdw
Борт короткий формообразующий/Болт.m3d
Борт короткий формообразующий/бортик.a3d
Борт короткий формообразующий/бортик.spw
Борт короткий формообразующий/Гайка.m3d
Борт короткий формообразующий/Каркас.a3d
Борт короткий формообразующий/Каркас.spw
Борт короткий формообразующий/Лист.m3d
Борт короткий формообразующий/Малый пуст2.m3d
Борт короткий формообразующий/Малый пустотообразователь.m3d
Борт короткий формообразующий/Ось.m3d
Борт короткий формообразующий/Отжимной механизм/Корпус.a3d
Борт короткий формообразующий/Отжимной механизм/Котпус.m3d
Борт короткий формообразующий/Отжимной механизм/Пластина.m3d
Борт короткий формообразующий/Отжимной механизм/Ребро.m3d
Борт короткий формообразующий/Отжимной механизм/Шток.m3d
Борт короткий формообразующий/Платик.m3d
Борт короткий формообразующий/Проушина.m3d
Борт короткий формообразующий/Ребро короткого борта.m3d
Борт короткий формообразующий/Ребро.m3d
Борт короткий формообразующий/Ребро2.m3d
Борт короткий формообразующий/Щит.m3d
Доковой длинный борт/Заплатка.m3d
Доковой длинный борт/Зуб.m3d
Доковой длинный борт/Крест.a3d
Доковой длинный борт/Крест.spw
Доковой длинный борт/Лист бокового борта.m3d
Доковой длинный борт/Обечайка.m3d
Доковой длинный борт/Петля Е.m3d
Доковой длинный борт/Пластина упор.m3d
Доковой длинный борт/Пластина упорная.m3d
Доковой длинный борт/Пластина.m3d
Доковой длинный борт/Проушина открыкная.m3d
Доковой длинный борт/Пустотообразователь борта.m3d
Доковой длинный борт/Ребро Е.m3d
Доковой длинный борт/Ребро Ф.m3d
Доковой длинный борт/Ребро.m3d
Доковой длинный борт/РеброВ.m3d
Доковой длинный борт/Упор.m3d
Доковой длинный борт/Усилитель.m3d
Доковой длинный борт/Швеллер.m3d
Доковой длинный борт/Щека.m3d
Поддон/Базовый швеллер.m3d
Поддон/Башня.a3d
Поддон/Борт боковой.a3d
Поддон/Грузовая проушина.m3d
Поддон/Зуб.m3d
Поддон/Кант.m3d
Поддон/Короткая.m3d
Поддон/Кронштейн.m3d
Поддон/Лист жёсткого нагружения.m3d
Поддон/Лист рифлёный.m3d
Поддон/Лист-упор.m3d
Поддон/Лист.m3d
Поддон/Обечайка.m3d
Поддон/Ось.m3d
Поддон/Планка.m3d
Поддон/Планка2.m3d
Поддон/Планка3.m3d
Поддон/Планка4.m3d
Поддон/Пластина накладная.m3d
Поддон/Пластина.m3d
Поддон/Платик.m3d
Поддон/Плита силовая.m3d
Поддон/Поддон М.a3d
Поддон/Поддон(1).spw
Поддон/Поддон.a3d
Поддон/Поддон.spw
Поддон/Подошва.m3d
Поддон/Проушина.m3d
Поддон/Пустотообразователь поддона.m3d
Поддон/Пятак.m3d
Поддон/Разъяснение по опорам.cdw
Поддон/Ребро 4.m3d
Поддон/ребро 5.m3d
Поддон/Ребро важное.m3d
Поддон/Ребро пакет2.m3d
Поддон/Ребро торцевое.m3d
Поддон/Ребро швеллер.m3d
Поддон/Ребро.m3d
Поддон/Реброс.m3d
Поддон/Треугольник.m3d
Поддон/Упор второго ряда.m3d
Поддон/Упор парный.m3d
Поддон/Упор.a3d
Поддон/Упор.m3d
Поддон/Усилительный элемент.m3d
Поддон/Форма.a3d
Поддон/Фрезеровка.m3d
Поддон/Чертежи/Базовый упор _ МФ.ПАГ-14.10.00.03-02.cdw
Поддон/Чертежи/Двойная накладка основного упора _ МФ.ПАГ-14.10.00.06.cdw
Поддон/Чертежи/Деталь _ МФ.ПАГ-14.10.00.01.cdw
Поддон/Чертежи/доппакет/Поддон металлоформы _ МФ.ПАГ-14.10.00.00 СБ-04.cdw
Поддон/Чертежи/доппакет/Проушина грузовая _ МФ.ПАГ-14.10.00.20.cdw
Поддон/Чертежи/доппакет/Уголок _ МФ.ПАГ-14.10.00.25.cdw
Поддон/Чертежи/доппакет/Упор сварной _ МФ.ПАГ-14.10.40.00 СБ.cdw
Поддон/Чертежи/Доппакет 2/Поддон металлоформы _ МФ.ПАГ-14.10.00.00 СБ-04.cdw
Поддон/Чертежи/Доппакет 2/Пустотообразоват ель _ МФ.ПАГ-14.10.00.А1.cdw
Поддон/Чертежи/Доппакет 2/Ребро силовое упора _ МФ.ПАГ-14.10.00.А2.cdw
Поддон/Чертежи/Малая накладка основного упора _ МФ.ПАГ-14.10.00.05.cdw
Поддон/Чертежи/Мембрана _ МФ.ПАГ-14.10.00.10.cdw
Поддон/Чертежи/Поддон металлоформы _ МФ.ПАГ-14.10.00.00 СБ-02.cdw
Поддон/Чертежи/Проушина _ МФ.ПАГ-14.10.00.04-01.cdw
Поддон/Чертежи/Ребро основного упора _ МФ.ПАГ-14.10.00.07-01.cdw
Поддон/Чертежи/Ребро швеллера 24П _ МФ.ПАГ-14.10.00.09.cdw
Поддон/Чертежи/Сегмент фаскообразователя _ МФ.ПАГ-14.10.00.02.cdw
Поддон/Чертежи/Сегмент фаскообразователя тип А _ МФ.ПАГ-14.10.00.02А.cdw
Поддон/Чертежи/Силовой пояс _ МФ.ПАГ-14.10.00.08-02.cdw
Поддон/Чертежи/Фрагмент.frw
Резка/Контуры 2 типа.frw
Резка/Обечайка П43 _ МФ.ПАГ-14.25.00.07.cdw
Резка/Пустотообразоват ель _ МФ.ПАГ-14.10.00.А1.cdw
Поддон/Чертежи/доппакет
Поддон/Чертежи/Доппакет 2
Чертежи рабочие/Борт боковой длинный
Чертежи рабочие/Борт короткий съёмный
Чертежи рабочие/Основа поддон
Борт короткий формообразующий/Отжимной механизм
Поддон/Чертежи
Чертежи рабочие
Борт короткий формообразующий
Доковой длинный борт
Поддон
Резка
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

5 КОММЕНТАРИЕВ

1
2017-10-27 в 19:13 Ответить

Шэф, нужна ПАГ 18 проси что хочешь )))

3
Сергей
2017-10-28 в 20:13 Ответить

Константин! Спасибо тебе за форму! Ты нам таких 5 поставил. Директор заказал ещё 15, но у другого поставщика т.к. Вы свернул производство. Жаль. Ваши имеют самый низкий процент брака из всего что есть на комбинате. Залито уже более 500 плит на каждой из форм и ничего, работаем. Геометрия в допуске, кромки не обламывает. На одной заменили замок из вашего же ремонтного комплекта.
