Металлокаркас здания 12х21

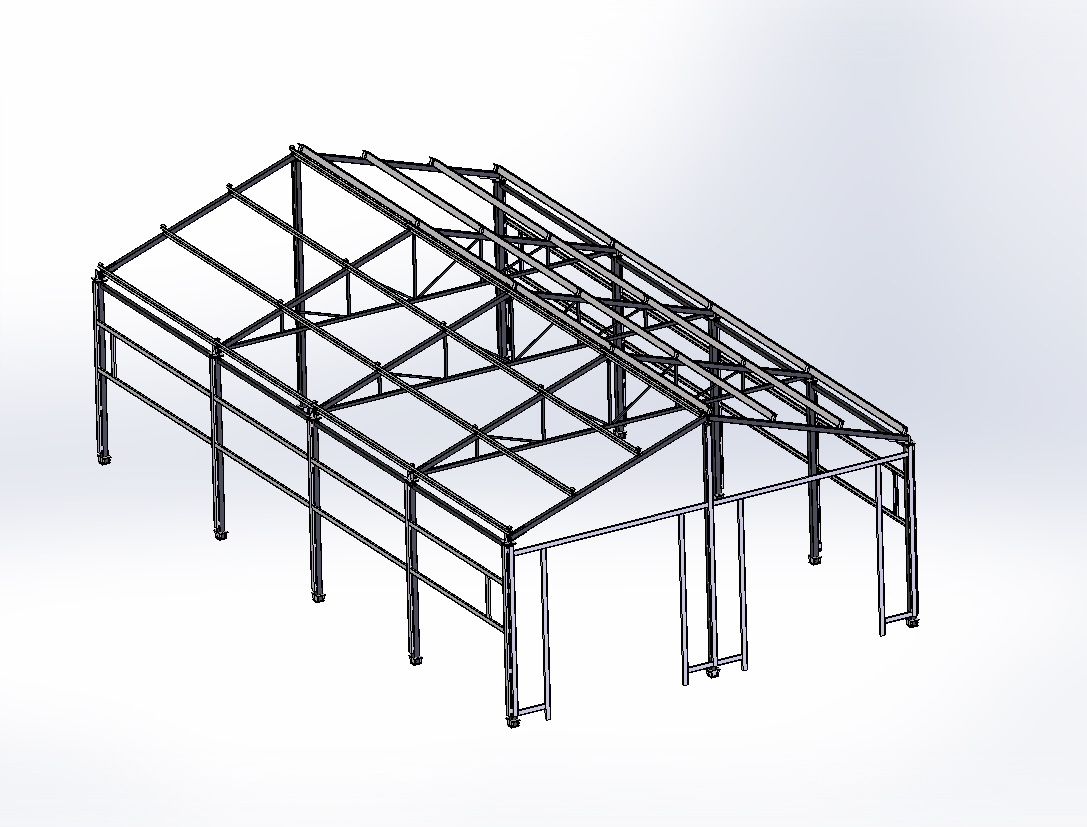

Чертежи металлокаркаса здания 12х21 выполнены в программе SolidWorks 12. Здание предназначено для использования в качестве складского помещения.

Состав: зd-модель сборки и деталей, Сборочный чертеж, Деталировки, Спецификация Язык документа

Софт: SolidWorks 12

Файлы:
Каркас 12х21/
Каркас 12х21/Прогон/
Каркас 12х21/Прогон/П-1 УМ-1 ПЛ-1.SLDDRW
Каркас 12х21/Прогон/П-1 Шв 20-1.SLDPRT
Каркас 12х21/Прогон/П-1 Шв 20.SLDPRT
Каркас 12х21/Прогон/П-1 Шв 20-2.SLDPRT
Каркас 12х21/Каркас Кр-1.SLDDRW
Каркас 12х21/Каркас Кр-1 12х21 5 осей.SLDASM
Каркас 12х21/Полоса ПЛ-1/
Каркас 12х21/Полоса ПЛ-1/Полоса ПЛ-1 -60х6.SLDPRT
Каркас 12х21/Уголок монтажный УМ-1/
Каркас 12х21/Уголок монтажный УМ-1/УМ-1 100х7.SLDPRT
Каркас 12х21/Каркас Кр-1 12х21.SLDASM
Каркас 12х21/Балка Б-1/
Каркас 12х21/Балка Б-1/Балка Б-1.SLDASM
Каркас 12х21/Балка Б-1/Б-1 2 -12.SLDPRT
Каркас 12х21/Балка Б-1/Б-1 1 140х5.SLDPRT
Каркас 12х21/Балка Б-1/Балка Б-1.SLDDRW
Каркас 12х21/№19 ВМ Каркас.xls
Каркас 12х21/Каркас 12х21 .JPG
Каркас 12х21/Балка Б-3а/
Каркас 12х21/Балка Б-3а/Б-3а 3 -10.SLDPRT
Каркас 12х21/Балка Б-3а/Балка Б-3а.SLDDRW
Каркас 12х21/Балка Б-3а/Балка Б-3а.SLDASM
Каркас 12х21/Балка Б-3а/Балка Б-2.SLDASM
Каркас 12х21/Балка Б-3а/Б-3а 1 70х50х2.SLDPRT
Каркас 12х21/Балка Б-3а/Б-3а 2 -10.SLDPRT
Каркас 12х21/Балка Б-3а/Балка Б-3в.SLDDRW
Каркас 12х21/Ферма ФС/
Каркас 12х21/Ферма ФС/ФС 12 50х2.SLDPRT
Каркас 12х21/Ферма ФС/ФС 11 70х50х2.SLDPRT
Каркас 12х21/Ферма ФС/ФС 9 70х50х2.SLDPRT
Каркас 12х21/Ферма ФС/Ферма ФС.SLDASM
Каркас 12х21/Ферма ФС/Ферма ФС.SLDDRW
Каркас 12х21/Ферма ФС/ФС 6 -12.SLDPRT
Каркас 12х21/Ферма ФС/ФС 7 -12.SLDPRT
Каркас 12х21/Ферма ФС/ФС 1 140х5.SLDPRT
Каркас 12х21/Ферма ФС/Ферма ФС каркас.SLDPRT
Каркас 12х21/Ферма ФС/ФС 5 -16.SLDPRT
Каркас 12х21/Ферма ФС/ФС 3 100х4.SLDPRT
Каркас 12х21/Ферма ФС/ФС 4 -20.SLDPRT
Каркас 12х21/Ферма ФС/ФС 15 -10.SLDPRT
Каркас 12х21/Ферма ФС/ФС 8 -20.SLDPRT
Каркас 12х21/Ферма ФС/Ферма ФС.JPG
Каркас 12х21/Ферма ФС/ФС 10 70х50х2.SLDPRT
Каркас 12х21/Ферма ФС/ФС 13 50х2.SLDPRT
Каркас 12х21/Ферма ФС/ФС 14 Шв 20.SLDPRT
Каркас 12х21/Ферма ФС/ФС 2 -12.SLDPRT
Каркас 12х21/Балка Б-3б/
Каркас 12х21/Балка Б-3б/Балка Б-3б.SLDDRW
Каркас 12х21/Балка Б-3б/Б-3б 1 70х50х2.SLDPRT
Каркас 12х21/Балка Б-3б/Б-3б 1 70х50х2 - 1.SLDPRT
Каркас 12х21/Балка Б-3б/Балка Б-3в.SLDASM
Каркас 12х21/Балка Б-3б/Балка Б-3б.SLDASM
Каркас 12х21/Колонна К-2/
Каркас 12х21/Колонна К-2/К-2 4 -12.SLDPRT
Каркас 12х21/Колонна К-2/К-2 2 -16.SLDPRT
Каркас 12х21/Колонна К-2/Колонна К-2.SLDASM
Каркас 12х21/Колонна К-2/К-2 6 Шв 14.SLDPRT
Каркас 12х21/Колонна К-2/К-2 5 -16.SLDPRT
Каркас 12х21/Колонна К-2/Колонна К-2.SLDDRW
Каркас 12х21/Колонна К-2/К-2 7 -6.SLDPRT
Каркас 12х21/Колонна К-2/К-2 3 -20.SLDPRT
Каркас 12х21/Колонна К-2/К-2 1 140х5.SLDPRT
Каркас 12х21/Колонна К-1/
Каркас 12х21/Колонна К-1/К-1 8 Шв 14.SLDPRT
Каркас 12х21/Колонна К-1/К-1 7 -20.SLDPRT
Каркас 12х21/Колонна К-1/К-1 4 -12.SLDPRT
Каркас 12х21/Колонна К-1/К-1 2 -20.SLDPRT
Каркас 12х21/Колонна К-1/К-1 9 -6.SLDPRT
Каркас 12х21/Колонна К-1/Колонна К-1-2.SLDASM
Каркас 12х21/Колонна К-1/К-1 6 -20.SLDPRT
Каркас 12х21/Колонна К-1/Колонна К-1-1.SLDASM
Каркас 12х21/Колонна К-1/Колонны К-1-2 К-1-3.SLDDRW
Каркас 12х21/Колонна К-1/К-1 5 -10.SLDPRT
Каркас 12х21/Колонна К-1/К-1 3 -20.SLDPRT
Каркас 12х21/Колонна К-1/К-1 1 160х4,5.SLDPRT
Каркас 12х21/Колонна К-1/Колонна К-1-3.SLDASM
Каркас 12х21/Колонна К-1/Колонна К-1-1.SLDDRW
Каркас 12х21/Дополнения/
Каркас 12х21/Дополнения/Шв 14П 750.SLDPRT
Каркас 12х21/Дополнения/Шв 14П 1200.SLDPRT
Каркас 12х21/Дополнения/Шв 14П - 5860.SLDPRT
Каркас 12х21/Дополнения/Шв 14П 730.SLDPRT
Каркас 12х21/Дополнения/Шв 14П - 4820.SLDPRT
Каркас 12х21/Дополнения/Шв 14П 4860.SLDPRT
Каркас 12х21/Дополнения/Панели/
Каркас 12х21/Дополнения/Панели/П1 - 100х1200х7160.SLDPRT
Каркас 12х21/Дополнения/Панели/П3 - 100х1200х1090.SLDPRT
Каркас 12х21/Дополнения/Панели/П4 - 100х1200х6260.SLDPRT
Каркас 12х21/Дополнения/Панели/П1 - 100х1200х7000.SLDPRT
Каркас 12х21/Дополнения/Панели/лицевая с воротами.SLDASM
Каркас 12х21/Дополнения/Панели/П3 - 100х1200х1130.SLDPRT
Каркас 12х21/Дополнения/Панели/3-к.SLDASM
Каркас 12х21/Дополнения/Панели/П4 - 100х1200х7500 вр.SLDPRT
Каркас 12х21/Дополнения/Панели/Каркас Кр-1 12х21 (обшивка).SLDDRW
Каркас 12х21/Дополнения/Панели/Боковая.SLDASM
Каркас 12х21/Дополнения/Панели/Боковая 363.SLDASM
Каркас 12х21/Дополнения/Шв 14П 12000.SLDPRT
Каркас 12х21/Дополнения/Рамка под окна.SLDASM
Каркас 12х21/Дополнения/Шв 14П 5860.SLDPRT
Каркас 12х21/Дополнения/Шв 14П 830.SLDPRT
Каркас 12х21/Дополнения/Шв 14П 6860.SLDPRT
Каркас 12х21/Дополнения/Шв 14П 850.SLDPRT
Каркас 12х21/Дополнения/Шв 14П 1000.SLDPRT
Каркас 12х21/Балка Б-2/
Каркас 12х21/Балка Б-2/Балка Б-2г.SLDASM
Каркас 12х21/Балка Б-2/Балка Б-2.SLDDRW
Каркас 12х21/Балка Б-2/Б-2 3 -10.SLDPRT
Каркас 12х21/Балка Б-2/Б-2 1 120х4.SLDPRT
Каркас 12х21/Балка Б-2/Балка Б-3.SLDDRW
Каркас 12х21/Балка Б-2/Б-2 1 120х4 - 1.SLDPRT
Каркас 12х21/Балка Б-2/Балка Б-2.SLDASM
Каркас 12х21/Балка Б-2/Б-2 2 -10.SLDPRT
Каркас 12х21/Оси каркаса.SLDPRT
Каркас 12х21/Каркас Кр-1 12х21 (обшивка).SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Frap
Дата: 2015-07-26
Просмотры: 4992
4 комментария
    1

    Здравствуйте.
    Проект реализован?
    На какую снеговую и ветровую нагрузку рассчитан?
    по SCAD Office 11.5. прогиб нижнего пояса 0,771

    2

    извиняюсь забыл добавить собственную массу. прогиб нижнего пояса 0,536

    3

    Гибкость раскосов

    4
    Пользователь

    КМ делал проектный институт, я делал КМД чертежи, проект реализован.
