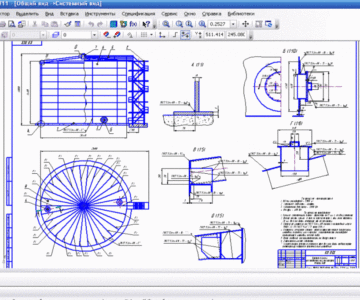

Металлоконструкция вертикального цилиндрического резервуара 5500 м3

Ижевский государственный технический университет им. М.Т. Калашникова
Кафедра машины и технология обработки металлов давлением и сварочное производство
Курсовой проект по дисциплине: «Проектирование сварных конструкций»
На тему: «Металлоконструкция вертикального цилиндрического резервуара»
Ижевск 2012

Сварные листовые конструкции типа резервуаров являются основным видом хранилища для нефти, нефтепродуктов, воды. Они занимают значительное место в общем объеме монтажно-сварочных работ, выполняемых при сооружении современных промышленных объектов. Основными особенностями этих металлоконструкций являются значительные геометрические размеры – порядка десятков метров, большая, исчисляемая километрами протяженность сварных швов, к плотности и прочности которых предъявляются высокие требования, использование для изготовления всех основных элементов листовой стали сравнительно небольших величин.
Для хранения нефти применяют обычно вертикальные цилиндрические резервуары со стационарной крышей. При наполнении в резервуаре образуется избыточное давление (до 2кПа), а при опорожнении – вакуум (до 0.4кПа).
Проектируемый резервуар имеет объем 5500м3, который заполняется нефтью. Район монтажа резервуара – г. Ижевск, Удмуртская республика.

Техническая характеристика
1.Объем резервуара - 5500 м
2.Хранимая жидкость - нефть
3.Высота стенки - 11,92м
4.Диаметр резервуара - 24,24м.

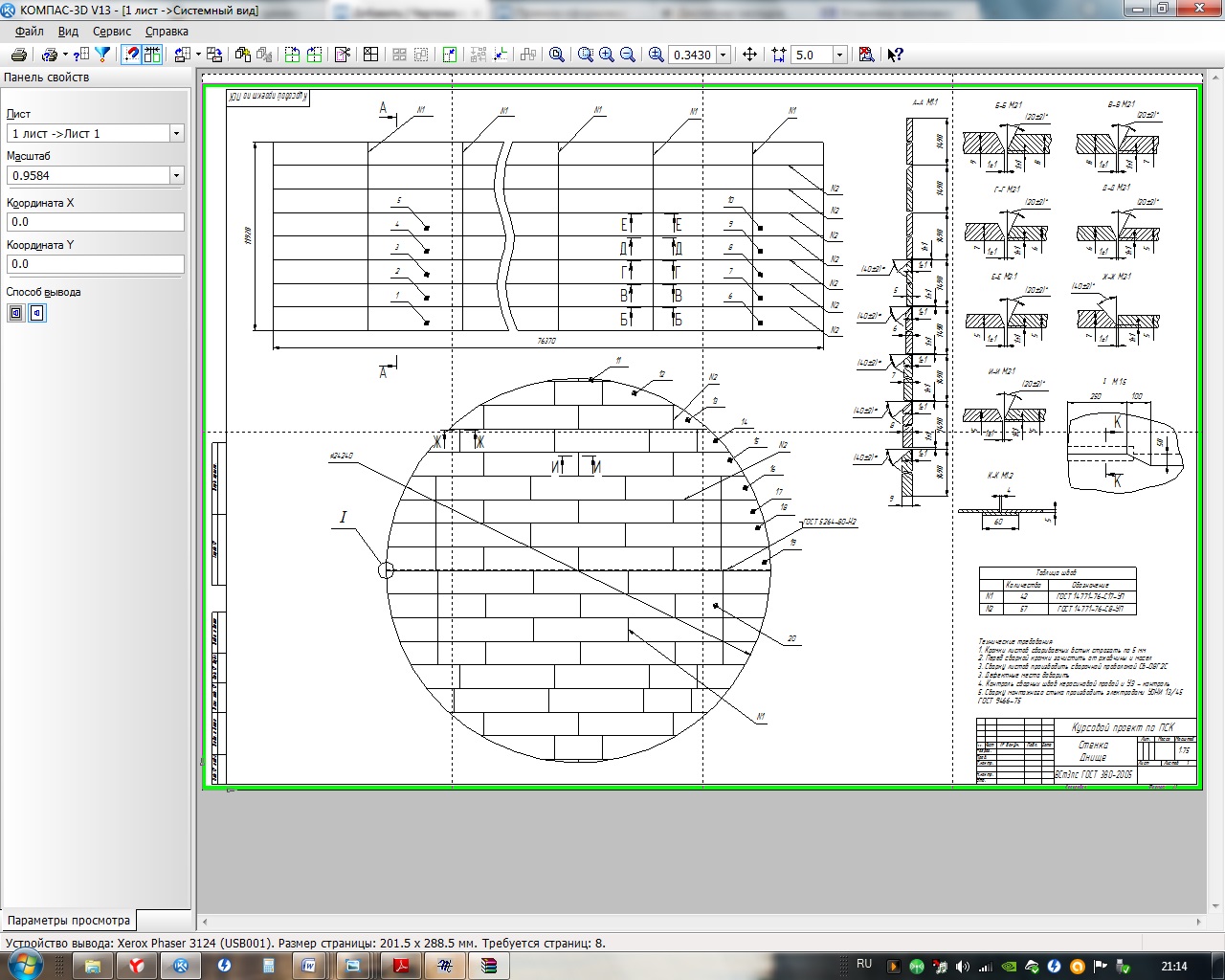

Состав: Стенка Днище (СБ), Щит (СБ), Резервуар общий вид (СБ), Деталировка (центральное кольцо), Спецификация, Пояснительная записка Язык документа

Софт: Компас-3D 13

Сайт: www

Каталог / Строительство / Металлоконструкции / Металлоконструкция вертикального цилиндрического резервуара 5500 м3

Просмотр файлов
1 ????.cdw
2 ????.cdw
3 ????.cdw
4 ????.cdw
Пояснительная записка ПСК.docx
Спецификация резервуар общий вид 2.cdw
Спецификация резервуар общий вид.cdw
спецификация стенка и днище 2.cdw
спецификация стенка и днище.cdw
Спецификация центральное кольцо.cdw
Спецификация щит.cdw
