Навес для налива автомобильных цистерн. Раздел КМ

Навес для налива автомобильных цистерн на нефтеперерабатывающем заводе (г. Ижевск). Раздел "Конструкции металлические".

1.1 Рабочие чертежи марки КМ разработаны на основании договора
1.2 Район строительства г. Ижевск.
1.3 Климатические условия:
- район строительства -Iв ( расчетная температура наружного воздуха минус 34 С).
- нормативное значение ветрового давления для I ветрового района Wo=0.23 кПа (23кг/м )
- расчетное значение веса снегового покрова согласно ТСП-20-01-05 для 1 снегового района Удмуртской республики 2,4 кПа (240 кгс/м²).
1.4. Степень огнестойкости навеса-IV.
1.5 Класс конструктивной пожарной опасности здания - СО.
1.6 Класс пожарной опасности строительных конструкций -КО
1.7 Степень агрессивного воздействия среды на металлоконструкции (по СНИП 2.03.11-85) - слабоагрессивная.

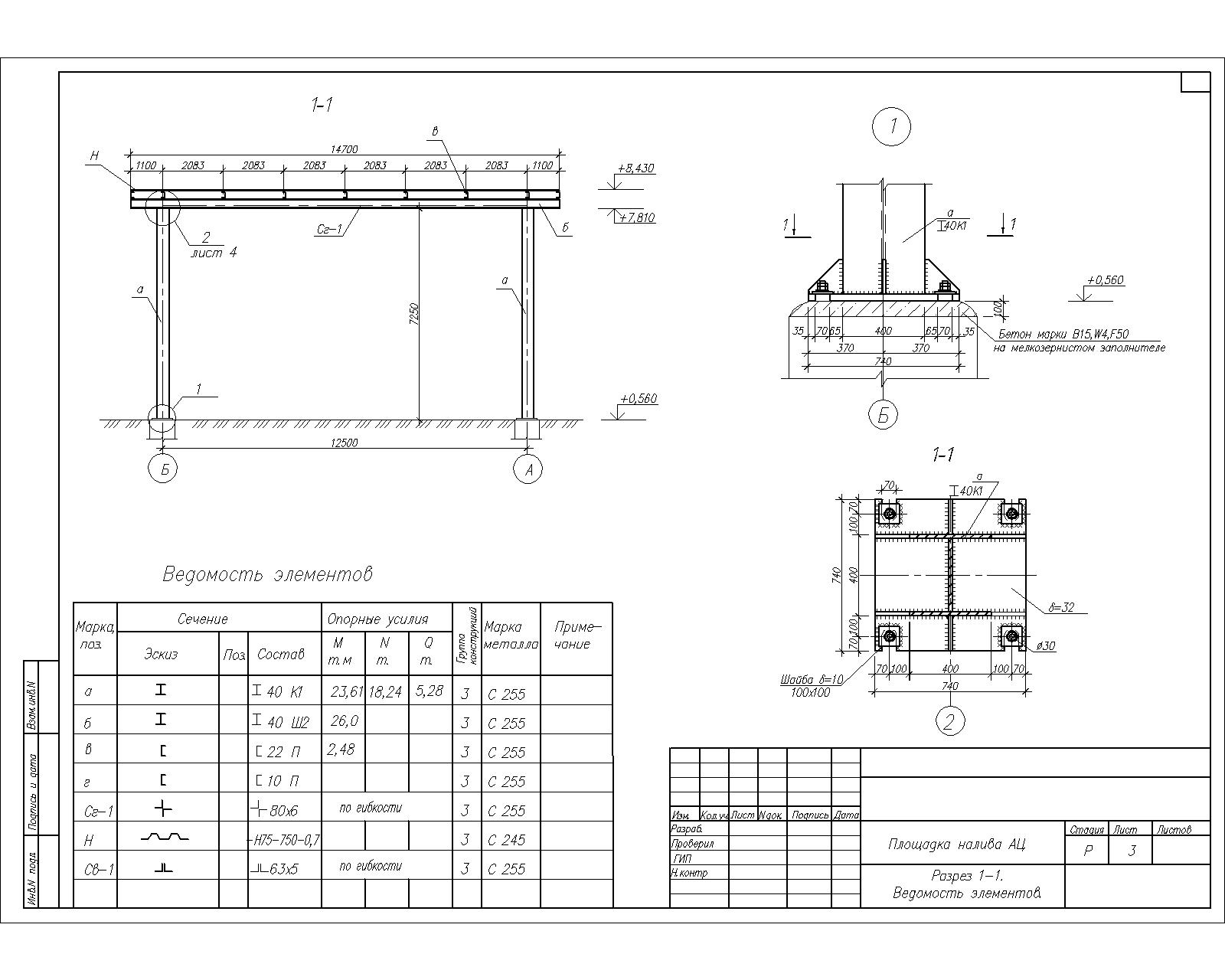

2.1 Проектируемое сооруженпие - навес с размерами в осях 12,5х 23,1 м ,высота до низа несущих конструкций
2.2 Навес площадки запроектирован из грячекатанных двутавров по СТО АСЧМ 20-93.
2.3 Колонны - из горячекатанных двутавров 40К1 по СТО АСЧМ 20-93.
2.4 Главные балки - из горячекатанных двутавров 40Ш2 по СТО АСЧМ 20-93 и швеллеров 22П по ГОСТ 8240-97.
2.5 Связи -из горячекатанных уголковых профилей по ГОСТ 8509-93.
