Поворотная балка крана БК-370

Восточно-Казахстанский государственный технический университет им. Д.Серикбаева
Кафедра машиностроения и технологии конструкционных материалов
Курсовой проект по дисциплине "Технология и оборудование сварки плавлением и термической резки"
На тему: «Поворотная балка крана БК-370»
Усть-Каменогорск 2013

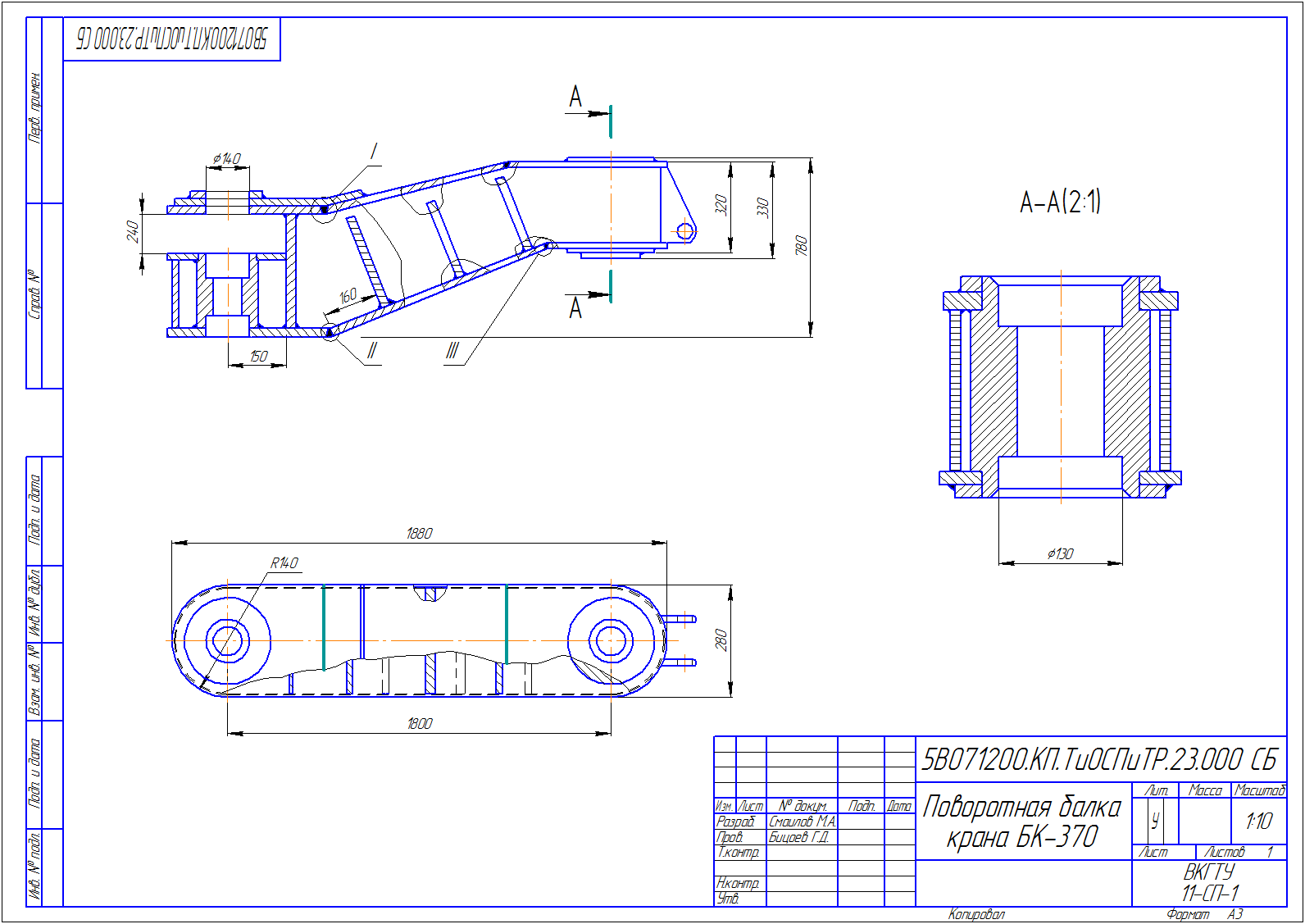

Поворотная балка крана является одной из опор, на которой крепится ходовая тележка. Она представляет собой металлическую конструкцию стреловидной формы. По концам балки имеются стаканы с отверстиями, в которые вставляются оси. Средняя часть балки имеет коробчатую форму с непараллельными поясами и с тремя вертикальными диафрагмами внутри. На кран изготавливаются 4 таких балки. Общий вес балки – 402 кг.
Курсовой проект содержит 2 листа формата А3 графической части, 20 страниц пояснительной записки, содержащей 10 таблиц и 4 источника.

Состав: Поворотная балка крана БК-370 (ВО), Сварные швы (ВО), ПЗ Язык документа

Софт: КОМПАС-3D 12

Каталог / Строительство / Металлоконструкции / Поворотная балка крана БК-370

Просмотр файлов
тиоспитр готовый/мой курсач тио 1,2.docx
тиоспитр готовый/титул ТиОСПиТР.docx
тиоспитр готовый/точно чертеж.cdw
тиоспитр готовый/швы.cdw
тиоспитр готовый
