Операция Укомплектация-2

Проект конструкции металлической со сборочными чертежами для одноэтажного здания площадью 1440м2.

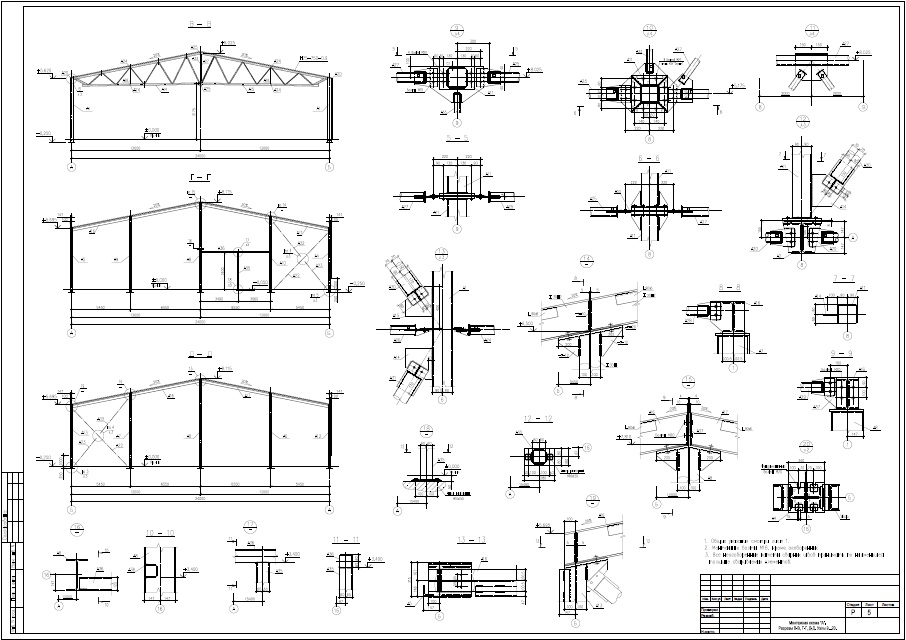

Разработана КМД часть проекта (металлоконструкции) для здания площадью 1440м2. Высота здания в коньке 8м. Назначение здания - продовольственный (или промтоварный) магазин.

Состав: Общие данные; Схема расположения металлоконструкций на отм. ±0.000. Разрезы; Схема расположения конструкций покрытия (по верхнему поясу ферм). Узлы 2...8; Схема расположения конструкций покрытия (по нижнему поясу ферм). Разрезы; Марки. Язык документа

Софт: AutoCAD 13 Русская
