Проектирование стального каркаса производственного здания пролетом 36м

МГОУ, кафедра строительного производства, металлические конструкции, «Проектирование стального каркаса производственного здания пролетом 36м длиной 84м и шагом поперечных рам 12м». 2009 год.

1. Компоновка конструктивной схемы каркаса здания………………………3
2. Расчет поперечной рамы здания…………………………………………….3
3 Расчет и конструирование стропильной фермы……………………………13
4. Расчет узлов каркаса производственного здания…………………………..21
5. Расчет ступенчатой колонны производственного здания………………….26
6. Расчет подкрановой балки…………………………………………………...33

Исходные данные
Пролёт здания – 36 м
Длина здания – 84 м
Шаг поперечных рам – 12 м
Район строительства – Красноярск
Здание – отапливаемое
Кровля утеплённая по прогонам
Утеплитель – пенобетон
Режим работы крана – тяжелый
Грузоподъёмность крана – 50 т
Высота до головки рельса – 16 м
Класс бетона фундамента – В 7,5

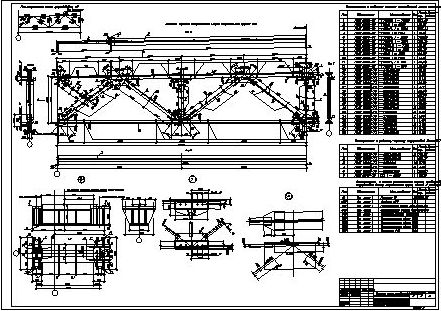

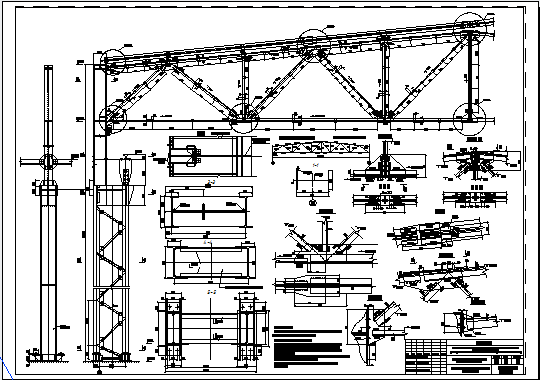

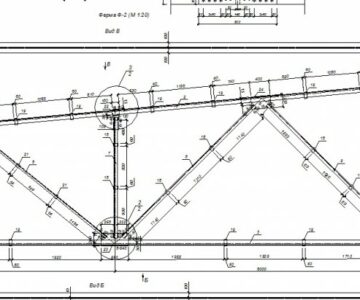

Состав: Ферма, Узлы, Планы, Разрезы, ПЗ Язык документа

Софт: Компас-3D 2006
