Проектирование сварной фермы 20м

Черниговский национальный технологический университет
Кафедра технологий сварки и строительства,
Курсовой проект с дисциплины "проектирование сварных конструкций"
На тему: "Проектирование сварной фермы"
Чернигов 2013 год.

Целью курсовой роботы есть расчет и построение сварной фермы для работы под заданной нагрузкой. Был проведен выбор основного материала конструкции, определенно усилия в стержнях, найдена площадь поперечного сечения конструкции. Был проведен проверочный расчет, проверка наиболее опасных стержней на устойчивость. Так же был проведен расчет сварных соединений в узлах и расчет самых опасных узлов.

Q 25 kH/м
Длина L 20м
Высота H 2м

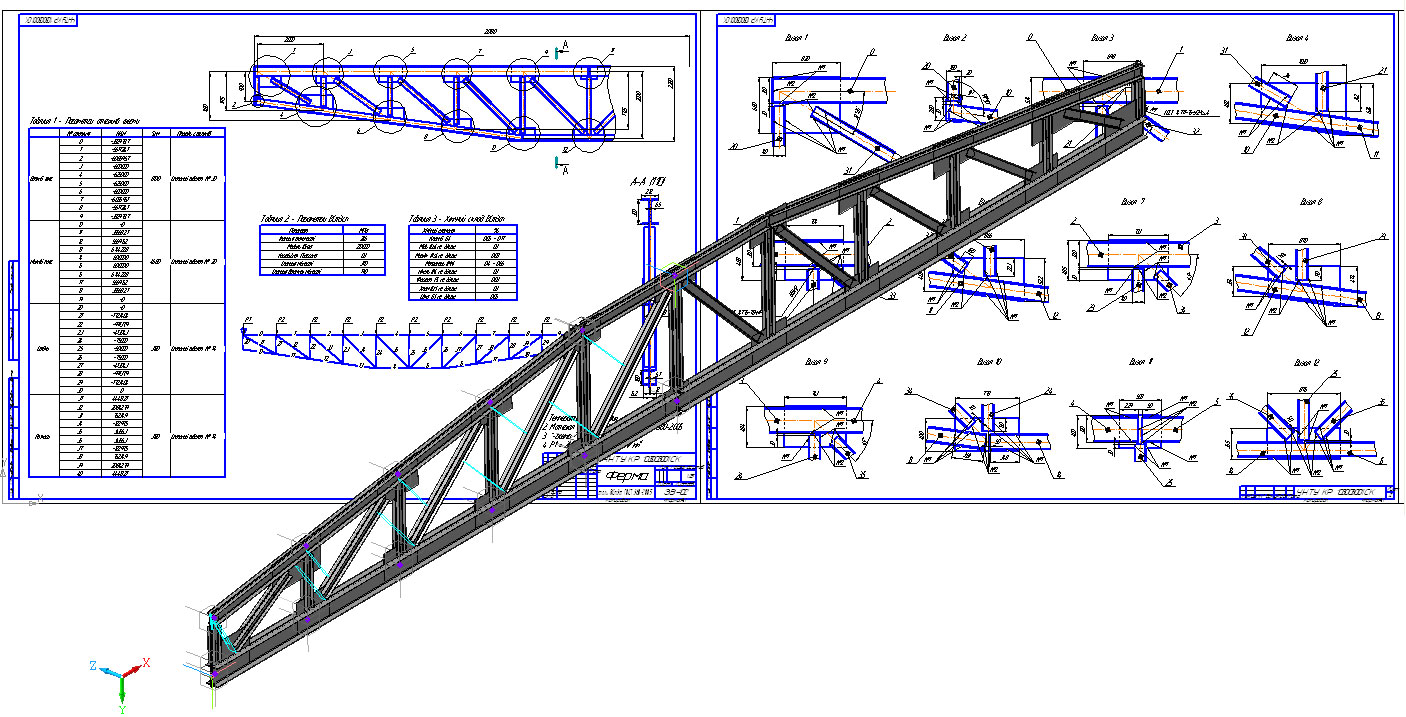

Состав: Сборочный чертеж (СБ), 3D Модель, ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Каталог / Строительство / Металлоконструкции / Проектирование сварной фермы 20м

Просмотр файлов
alex2r.cdw
ПЗК записка 19.01.2014.docx
ферма 3д v2.m3d
