Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 15м из строительной стали

ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ
Транспорт углеводородных ресурсов
Курсовой проект по дисциплине "Проектирование сварных конструкций"
На тему: "Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 15м из строительной стали"
Тюмень 2016

Профиль: двутавр, постоянного сечения;
Марка стали: С235 / ГОСТ 27772-88;
Максимальный вес крана: 8,5т.;
Крановый рельс: КР-70 / ГОСТ 4121-96;
Длина балки 15м;
Длина пролёта балки, по зданию балка однопролётная L=15м;
Интенсивность распределенной нагрузки, по зданию - 2500Н;
В данной работе произведён расчёт и разработка сварной подкрановой балки длиной 15м

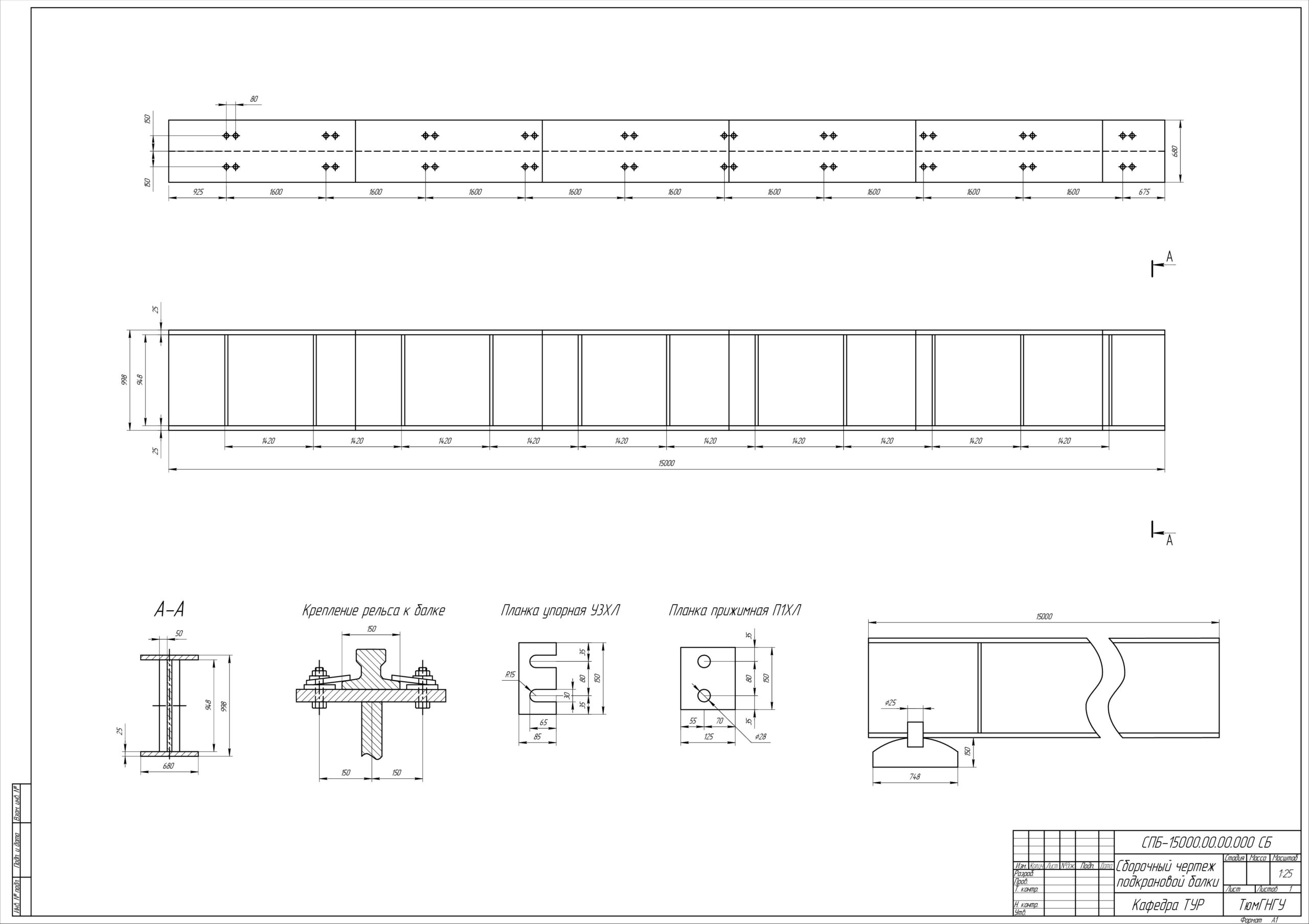

Графическая часть содержит чертёж подкрановой балки.

Содержание:
Аннотация
Введение
1.Общая часть
1.1 Характеристика конструкции изделия
1.2 Технические требования на изготовление изделия
1.3 Оценка технологичности материала конструкции изделия
2. Расчётная часть
2.1 Расчет и построение эпюр срезающих сил и моментов от собственного веса балки
2.2 Расчет и построение линий влияния от перемещающейся нагрузки
2.3. Определение размеров балки, исходя из прочности и жесткости
3. Технологическая часть
3.1 Анализ базовых технологических процессов.
3.2 Выбор оптимального раскроя металла.
3.3 Выбор способа и приема сборки.
3.4 Выбор способа сварки.
3.5 Выбор сварочных материалов.
3.6 Выбор режимов сварки.
3.7 Выбор сварочного оборудования.
3.8 Выбор оборудования для отделки правки, термообработки конструкции.
3.9 Выбор оборудования, оснастки, инструменты для контроля качества изделия.
4. Безопасность жизнедеятельности
Заключение
Литература
Приложения:
Сборочный чертеж

Состав: Подкрановая балка (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 15м/
Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 15м/1. Пояснительная записка.doc
Разработка конструкции однопролётной сварной подкрановой балки двутаврового профиля длиной 15м/2. Чертеж.cdw
