Стальной каркас производственного здания - пролет 24 м

Белорусский государственный университет транспорта
кафедра "Строительные конструкции основания и фундаменты"
Курсовой проект по дисциплине "Металлические конструкции"
На тему "Стальной каркас производственного здания"
Гомель 2017

Исходные данные:
Пролет - 24м
отметка головки рельса 13,2м
Город строительства - Киров
Шаг рам - 6м.

1 РАЗРАБОТКА СХЕМЫ СТАЛЬНОГО КАРКАСА ЦЕХА 2
1.1 Определение размеров поперечной рамы цеха 2
1.2 Разработка схем горизонтальных связей в плоскости верхних и нижних поясов стропильных ферм, вертикальных связей между фермами и колоннами 3
1.3 Разработка схем продольного и торцевого фахверков 5
2. СТАТИЧЕСКИЙ РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ 6
2.1 Определение нагрузок на раму 6
2.2 Статический расчет рамы 12
2.3 Определение невыгодных сочетаний усилий для сечений колонны и анкерных болтов 13
3 КОНСТРУКТИВНЫЙ РАСЧЕТ КОЛОННЫ 16
3.1 Определение расчетных длин колонны 16
3.2 Расчет нижней части сквозной колонны 17
3.3 Расчет верхней части колонны 24
3.4 Расчет сопряжения верхней части колонны с нижней 27
3.5 Расчет базы сквозной колонны 31
4 РАСЧЕТ СТРОПИЛЬНОЙ ФЕРМЫ 36
4.1 Определение усилий в стержнях ригеля 36
4.2 Подбор сечения стержней 37
4.2.1 Расчетные длины и предельные гибкости стержней ферм 37
4.2.2 Подбор сечений стержней ферм 38
4.3 Расчет и конструирование узлов стропильной фермы 47
5 ВЫБОР ЗАЩИТНОГО ПОКРЫТИЯ МЕТАЛЛОКОНСТРУКЦИЙ ОТ КОРРОЗИИ 59
ЛИТЕРАТУРА 60

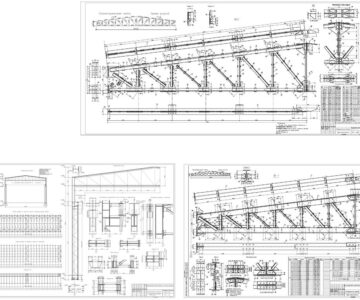

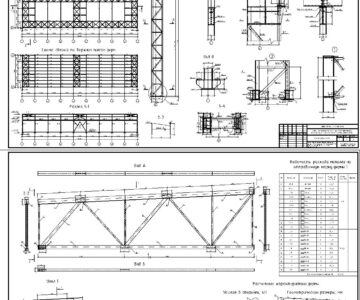

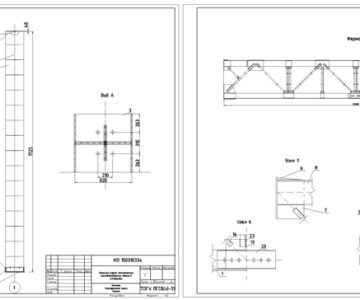

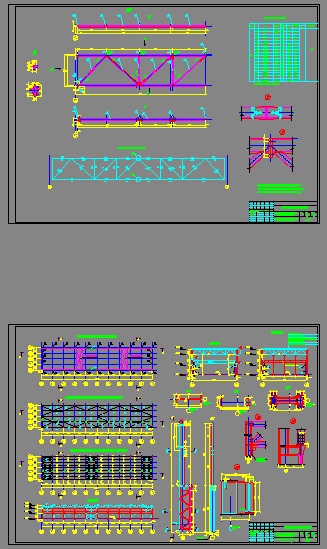

Состав: Схема расположения связей и колонн (А2), Поперечное сечение колонны (А2), Стропильная ферма (А2), Геометрическая схема, узлы (А2), ПЗ Язык документа
