Стальной каркас промышленного здания - Пролет здания L = 18,0 м.

Московский государственный строительный университет
Курсовой проект по дисциплине: Строительные конструкции"

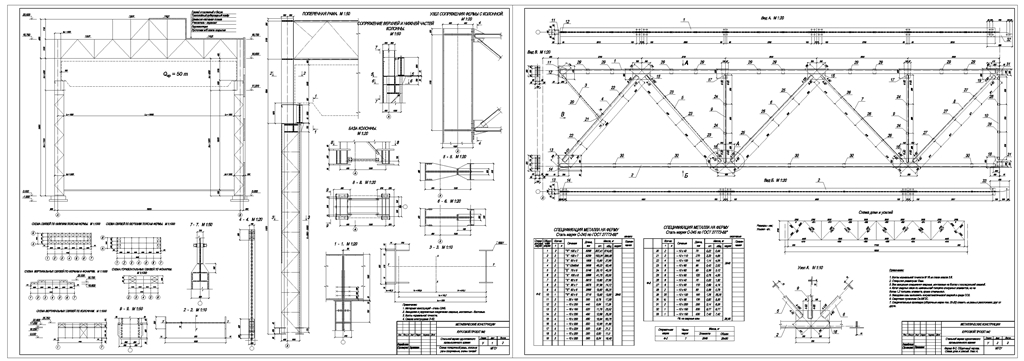

На тему "Проектирование металлической фермы промышленного здания"
Москва 2017

Исходные данные:

1 Пролет здания L = 18,0 м.
2 Длина здания 72,0 м.
3 Шаг поперечных рам B = 12,0 м.
4 Климатический район строительства г. Сургут.
5 Здание Отапливаемое.
6 Тип кровли Утепленная по крупнопанельным ж/б плитам
7 Режим работы крана 7K.
8 Грузоподъемность кранов Q = 50 т.
9 Высота до головки подкранового рельса H1 = 12 м.
10 Класс бетона фундамента B10.
11 Количество кранов Два мостовых электрических крана.
12 Конструкция колонн Верхняя часть – сплошного сечения.
Нижняя часть – сквозного сечения.
13 Материал несущих конструкций По указаниям СНиП II-23-81*.
14 Соединения элементов конструкций Заводские и монтажные,
на сварке и болтах
15 Стены проектируемого здания Самонесущие.
Содержание:

Исходные данные
1. Компоновка поперечного разреза здания
1.1. Вертикальные размеры здания
1.2. Горизонтальные размеры здания
2. Расчет поперечной рамы
2.1. Определение ветровой нагрузки
2.2. Определение вертикальных нагрузок
2.3. Определение крановых нагрузок
3. Расчет подкрановой балки
3.1. Нагрузки на подкрановую балку
3.2. Определение расчетных усилий
3.3. Подбор сечения балки
3.4. Проверка прочности сечения
4. Статический расчет поперечной рамы
4.1. Расчет на постоянные нагрузки
4.2. Расчет нагрузки от снега
4.3. Расчет на вертикальную нагрузку от мостовых кранов
4.4. Расчет на горизонтальные воздействия от мостовых кранов
4.5. Расчет на ветровую нагрузку
5. Расчет и конструирование колонны
5.1. Определение расчетных длин
5.2. Подбор сечения верхней части колонны
5.3. Подбор сечения нижней части колонны
5.4. Расчет решетки подкрановой части колонны
5.5. Проверка устойчивости колонны в плоскости действия момента, как единого стержня
5.6. Расчет и конструирование узла сопряжения верхней и нижней частей колонны
5.7. Расчет и конструирование базы колонны
6. Расчет и конструирование сквозного ригеля (фермы)
6.1. Сбор нагрузок на ферму
6.2. Определение усилий в стержнях фермы
6.3. Подбор и проверка сечений стержней фермы
6.4. Расчет сварных швов прикрепления раскосов и стоек к фасонкам и поясам фермы
6.5. Расчет узла сопряжения фермы с колонной
