Операция Укомплектация-2

Стальной каркас промышленного здания, стропильная ферма

Учебное заведение: Пензенский государственный технологический университет
Кафедра: Промышленное и гражданское строительство
Дисциплина: Металлические конструкции сооружений верфи
Тема: Стальной каркас промышленного здания
Год: 2012

В данном проекте рассматривается промышленное здание проектируемое в городе Москве. Выполнил компоновку рам,каркаса,связей; определил расчетные усилия, выполнил статический расчет колонн и для каждой из нагрузок.
Курсовой проект содержит 2 листа формата А1 графической части, 63 страницы пояснительной записки, содержащей 41 рисунков , 4 таблиц и 3 источника
Длина здания 84 м , два крана разной грузоподъемности, здание отапливаемое, без фонарей, шаг колонн 12 м, сопряжение ферм с колоннами жесткое.
Место строительства г. Москва.

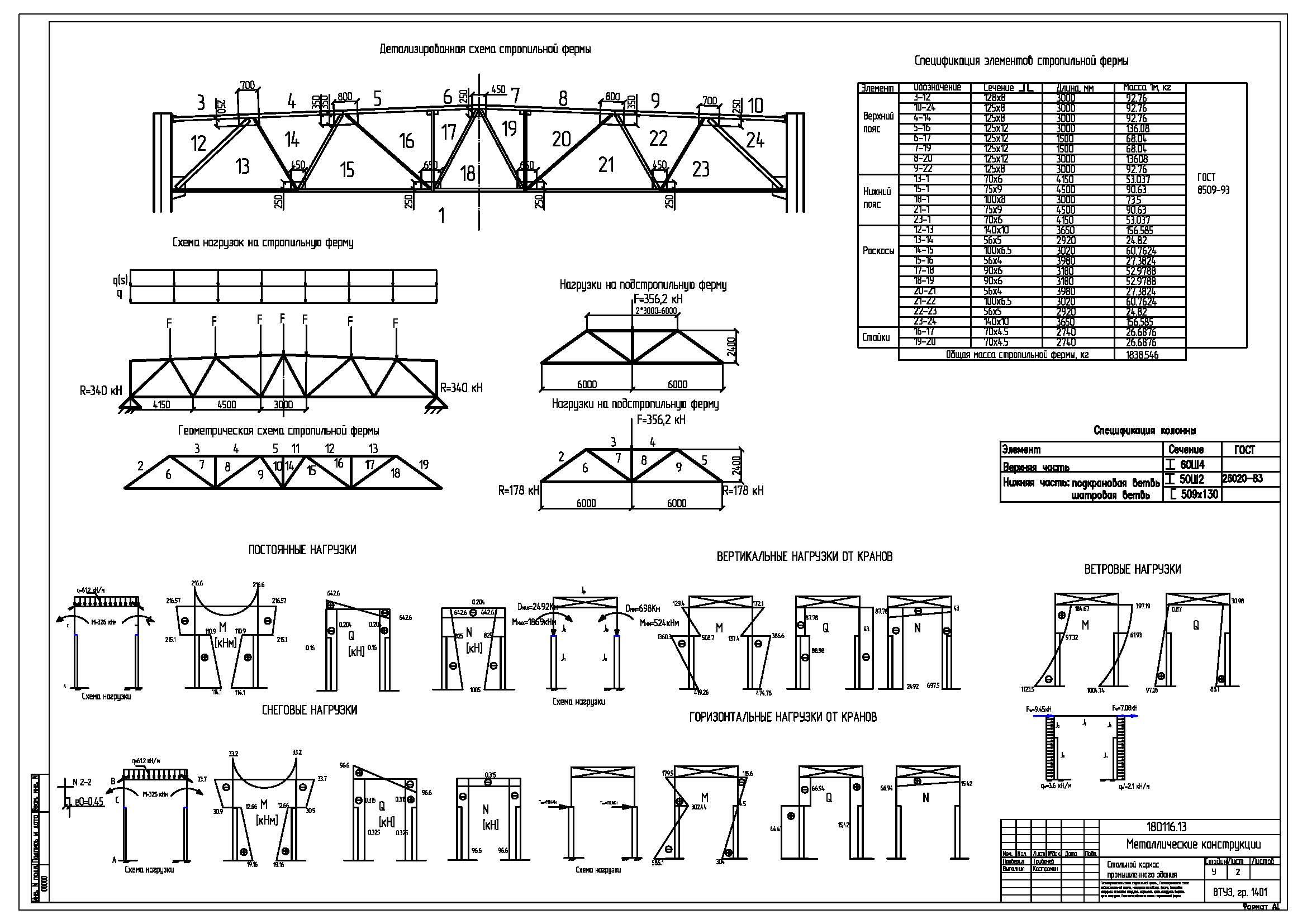

Состав: ПЗ, 1 лист : Геометрическая схема стропильной фермы, Геометрическая схема подстропильной фермы, нагрузки на подстр. ферму, ветровая нагрузка, снеговая нагрузка, горизонт. кран. нагрузка, вертик. кран. нагрузка, детализированная схема стропильной фермы; 2 Лист: Фасад, Сетка колонн, Разрез А-А, Разрез Б-Б, Разрез В-В, траверса, Узел 1, Узел 2, Узел 3, Узел 4, связи м/д колоннами, связи по нижнему поясу, связи по верхнему поясу. Язык документа

Софт: AutoCAD 12 Win7
