Цилиндрический резервуар на 10000 м^3

БРУ ОиТСП
Курсовой проект по дисциплине "проектирование сварных конструкций"
на тему: "проектирование и расчёт цилиндрического резервуара"
Могилёв 2016

Цилиндрический резервуар на 10000 м3
1.1 Оболочковые конструкции
1.2 Вертикальные цилиндрические резервуары с плоскими днищами
1 Общая часть
Введение
3 Расчетная часть
3.1 Назначение размеров резервуара
3.2 Расчёт стенки резервуара
3.3 Расчёт днища
3.4 Расчёт кровли
Расчёт и построение каркаса одного щита, состоящего из радиальных и поперечных элементов.
3.5 Расчёт центральной стойки
Расчет центрального кольца
4 Технологическая часть
4.1 Конструирование и монтаж стенки
4.2 Конструирование и монтаж стенки
4.3 Монтаж кровли
4.4 Необходимое сварочное оборудование и режимы сварки
4.5 Последовательность монтажа
5 Контроль качества
6 Охрана труда
Заключение
Список использованных источников:

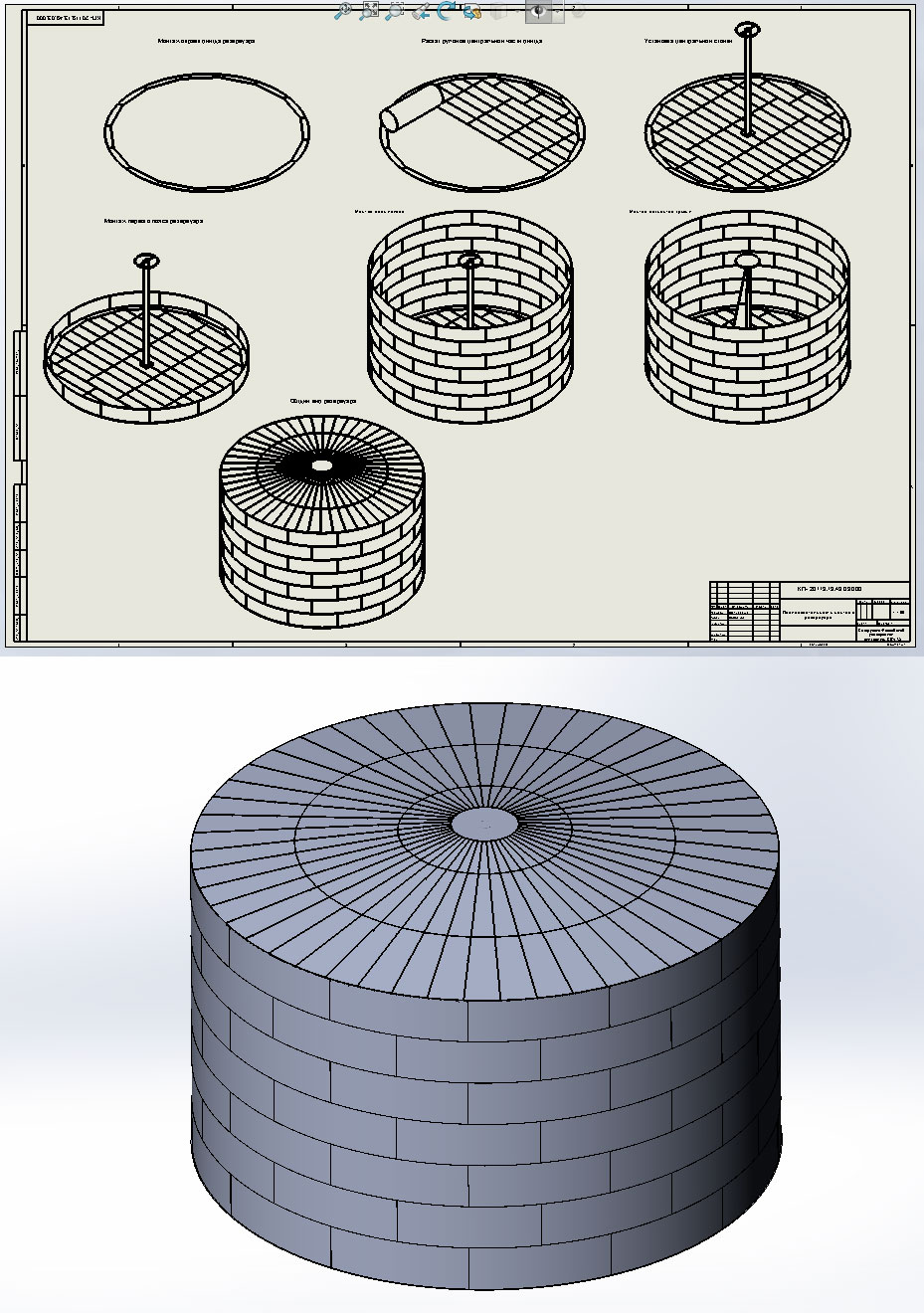

Состав: резервуар СБ, стенка, обечайка, пояснительная записка и чертежи Язык документа

Софт: SolidWorks 15

Каталог / Строительство / Металлоконструкции / Цилиндрический резервуар на 10000 м^3

Просмотр файлов
