Ворота из профнастила

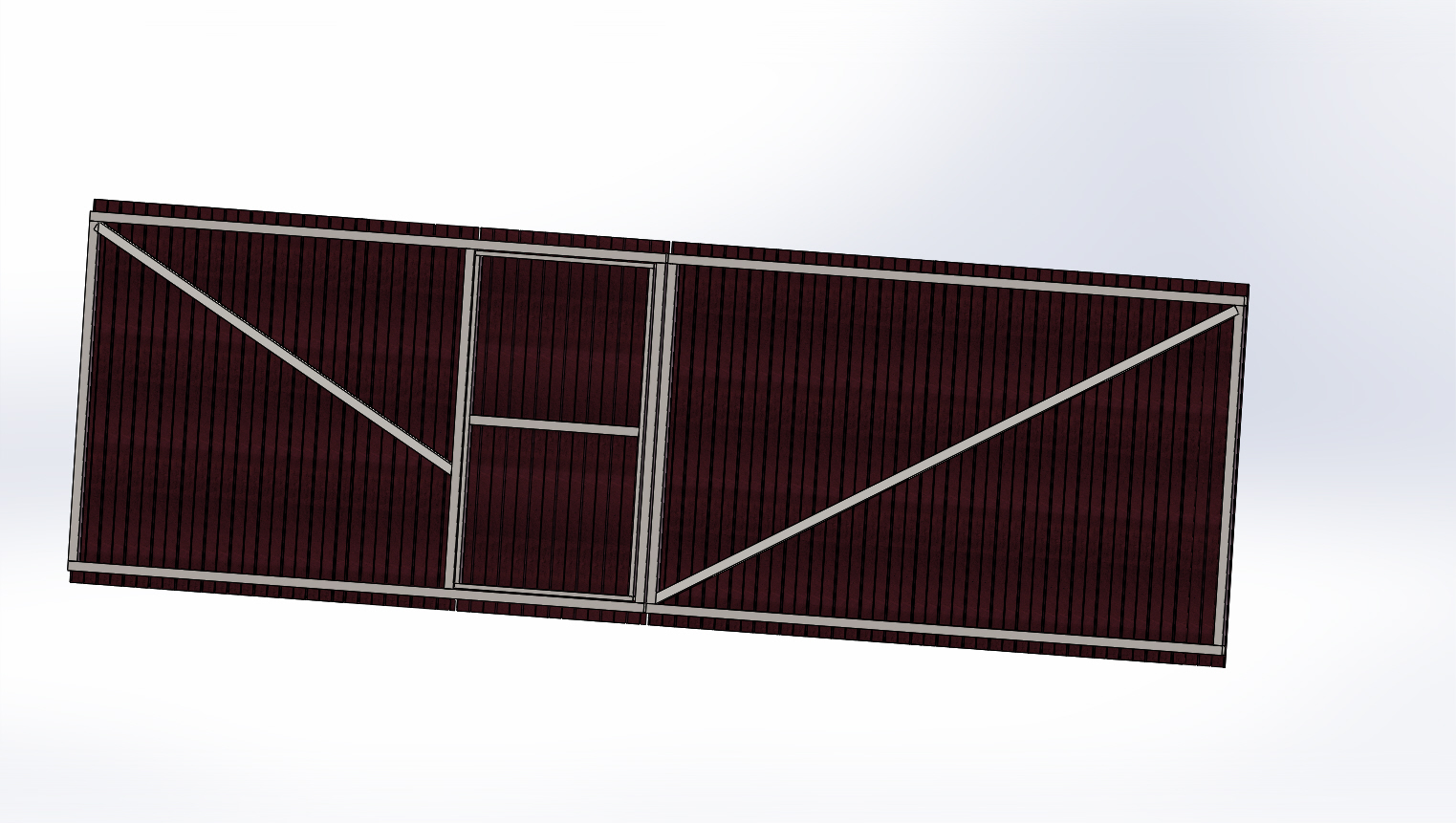

Ворота из проф настила, Габариты: 5078 мм х 1600 мм х 40 мм. Ворота распашные. Каркас из трубы 40х40. В левой части приварена калитка.

Состав: 3D сборка и чертежи

Софт: SolidWorks 2016

Файлы:

Профнастил С8 1200ммх1600ммх0,5.SLDPRT

Профнастил С8 835ммх1600ммх0,5_.SLDPRT

Труба 40х40 укосина ворот.SLDPRT

Труба 40х20 вертикальная.SLDPRT

Профнастил С8 543ммх1600ммх0,5_.SLDPRT

Ворота левые СБ.SLDASM

Труба 40х40 укосина родная.SLDPRT

Труба 40х20 горизонтальная перемычка.SLDPRT

Рама калитки СБ_в2.SLDDRW

Рама калитки СБ.SLDASM

Труба 40х40 гризонтальная.SLDPRT

Рама калитки СБ_в2.SLDASM

Труба 40х20 горизонтальная.SLDPRT

Профнастил С8 233ммх1600ммх0,5_.SLDPRT

Ворота левые СБ.SLDDRW

петля.SLDPRT

Рама калитки СБ.SLDDRW

Упор укосины родной.SLDPRT

Ворота правые СБ.SLDASM

Труба 40х40 вертикальная.SLDPRT

Труба 40х40 горизонтальная перемычка.SLDPRT

Ворота волгарь СБ.SLDASM

Труба 40х40 укосина.SLDPRT

Ворота волгарь СБ.SLDDRW

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
