Вышка-тура

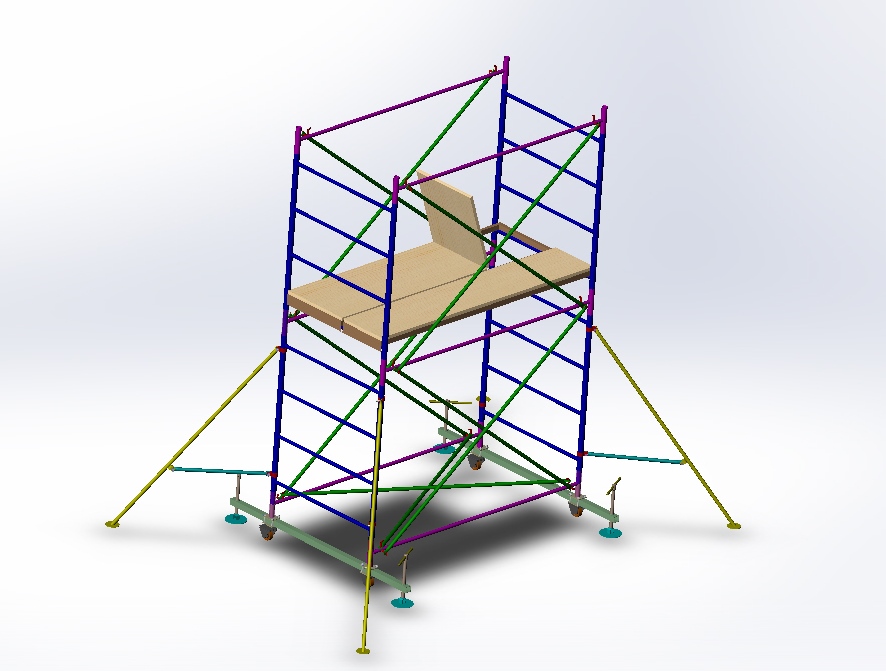

Вышка-тура – это лестничная конструкция башенного типа, секции которой образуются двумя параллельными лестницами и для повышения жесткости соединяются лучами, с креплением на замках лестниц. Основа таких вышек устанавливается на раму, снабженную колесами и домкратами. Конструкция обеспечивает высокую надежность и мобильность передвижения, в то время как наличие домкратов гарантирует выравнивание вышки при возможных неровностях рабочей поверхности, на которой установлена данная металлоконструкция.

Состав: 3D Сборка

Софт: SolidWorks 16
