Операция Укомплектация-2

Здание производственного корпуса из ЛСТК

Лёгкие стальные тонкостенные конструкции (ЛСТК).
Настоящий рабочий проект производственного корпуса из ЛСТК 12х24 м респ. Коми
Основные характеристики здания:
-Класс ответственности здания II - нормальный согласно разделу 5 ГОСТ 27751-88.
Район строительства соответствует следующим климатическим условиям , согласно СНиП 2.01.01.82 и СНиП 2.01.07-85:
-Строительная климатическая зона 2в
-Расчетная зимняя температура -32 С
-Снеговая нагрузка 6 района 400 кг/мІ - расчетная нагрузка
-Ветровая нагрузка для 2 района - 30 кг/мІ - нормативная нагрузка

Архитектурано-планировочные решения.
Здание производственного корпуса одноэтажное в плане 12х24 м и высотой до низа ферм 5.1 м.
Конструктивная схема здания - каркасная. Несущие конструкции каркаса: колонны, связи и фермы выполненные из холодногнутых оцинкованных профилей завода ООО "Казанские Стальные Профили". Устойчивость и жесткость каркаса обеспечивается совместной работой колонн, жестко соединенных с фундаметом, и системой вертикальных и горизонтальных связей между колоннами и фермами в продольном, поперечном направлениях.

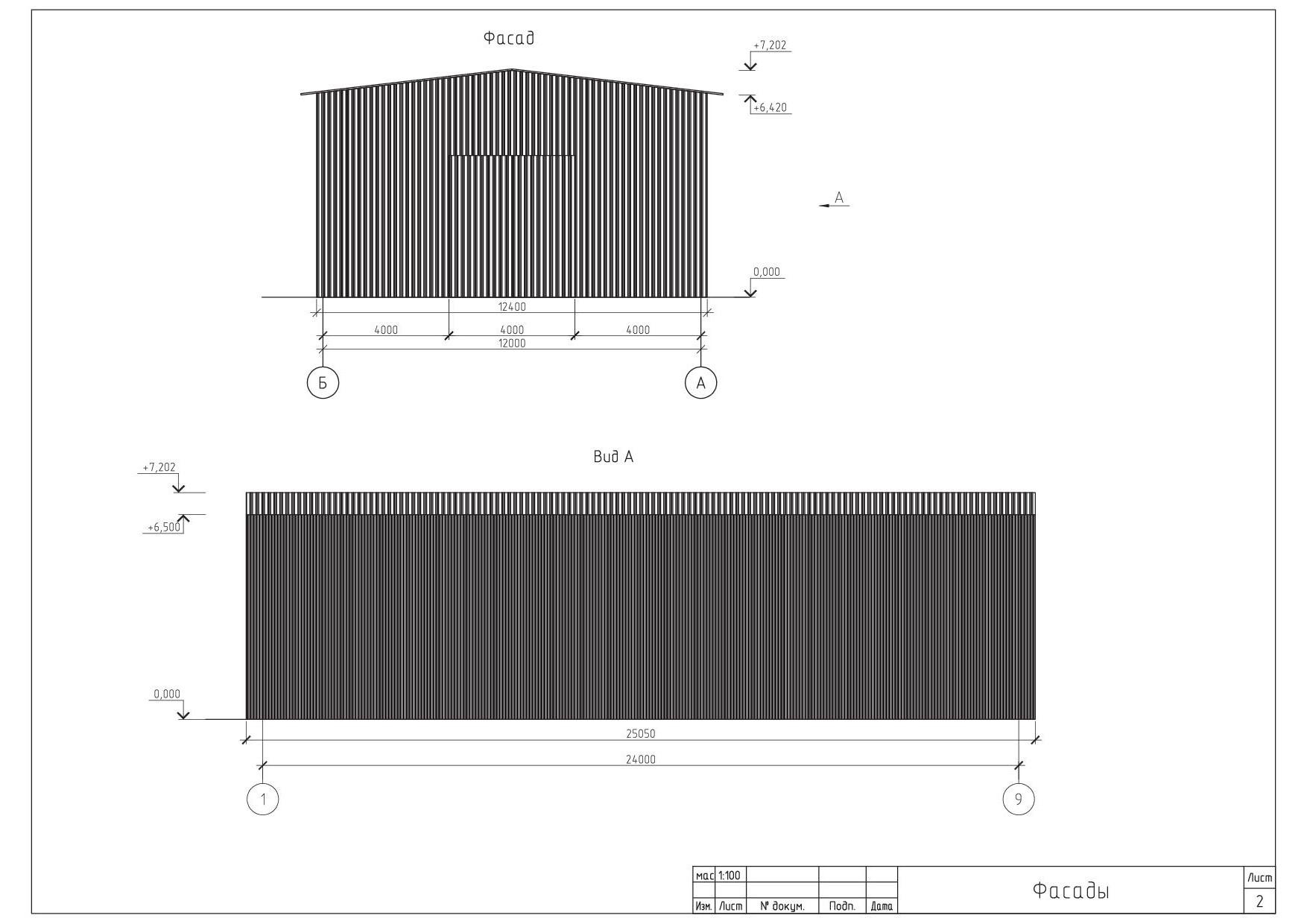

Состав: Проект (Планы ,фасады, разрезы ,и т.д.) Язык документа

Софт: ArchiCAD 2007

Каталог / Строительство / Металлоконструкции / Здание производственного корпуса из ЛСТК

Просмотр файлов
12х24 вариант 9.dwg
