Монтаж строительных конструкций

монтаж ферм, узлы, схемы строповки, схема монтажа колонн, указания по производству работ

Белорусский Национальный Технический Университет
Кафедра: «Технология строительного производства»
Курсовой проект по дисциплине «Технология строительного производства»
На тему: «Производство монтажных работ»
Минск 2013

В основу разработки проекта положены прогрессивные методы монтажа, обеспечивающие комплексную механизацию и автоматизацию производства при наименьших сроках, трудоемкос¬ти и стоимости монтажа, с технико-экономическим обоснованием принятых решений.
Темой курсового проекта является разработка технологии произ¬водства работ по монтажу несущих и ограждающих конструкций надземной части одноэтажного и многоэтажного зданий, представ¬ляющих собой единый строительный объект. При этом каркас одно¬этажного здания запроектирован из металлических конструкций, а многоэтажного - из сборных железобетонных конструкций. Условно принято, что подземные конструкции зданий возведены, подземные коммуникации уложены, а строительная площадка спланирована.

Проект включает в себя: пояснительную записку, выполнен¬ную на стандартных листах писчей бумаги формата А4 с необ¬ходимыми схемами, чертежами, таблицами, графическую часть, вы¬полненную на листе ватмана формата А1.

Содержание курсового проекта предусматривает решение сле¬дующих задач:
- выбор сборных элементов здания в соответствии с конструктивной схемой и определение их габаритных и весовых характеристик;
- определение видов и объемов монтажных и вспомо¬гательных работ;
- выбор средств механизации для монтажа сборных конструкций;
- расчет потребности в материальных и трудовых ре¬сурсах;
- выбор наиболее эффективных способов производства работ;
- календарное планирование выполнения комплекса монтажных ра¬бот;
- определение основных технико-экономических показателей для оценки эффективности принятых технологических решений;
- разработка технологии возведения зданий из сборных конструкций.

Графическая часть проекта включает:
схему последовательности монтажа конструкций;
последовательность выполнения монтажных работ по захваткам;
схемы складирования и раскладки сборных конструкций у места монтажа;
пути движения и стоянок монтажных кранов;
пути движения транспортных средств;
схемы строповки монтируемых элементов,
схемы монтажа основных конструкций;
календарный график производства, монтажных работ;
основные указания по производству работ и технике безопасности.

Вариант задания на проектирование 4-7

Многоэтажная часть здания
Длина здания L, м 54
Ширина пролета b, м 4,5
Количество пролетов n 4
Ширина здания В, м .18
Высота первого этажа h 1 , м 3,6
Высота вышележащих этажей h 2 , м 3,3
Количество этажей N эт 7

Одноэтажная часть здания
Длина здания L 1, м 60
Ширина пролета b 1, м 30
Количество пролетов n 1 2
Ширина здания В 1, м 60
Шаг средних колонн а, м 6
Отметка до низа стропильных конструкций Н, м 6,0

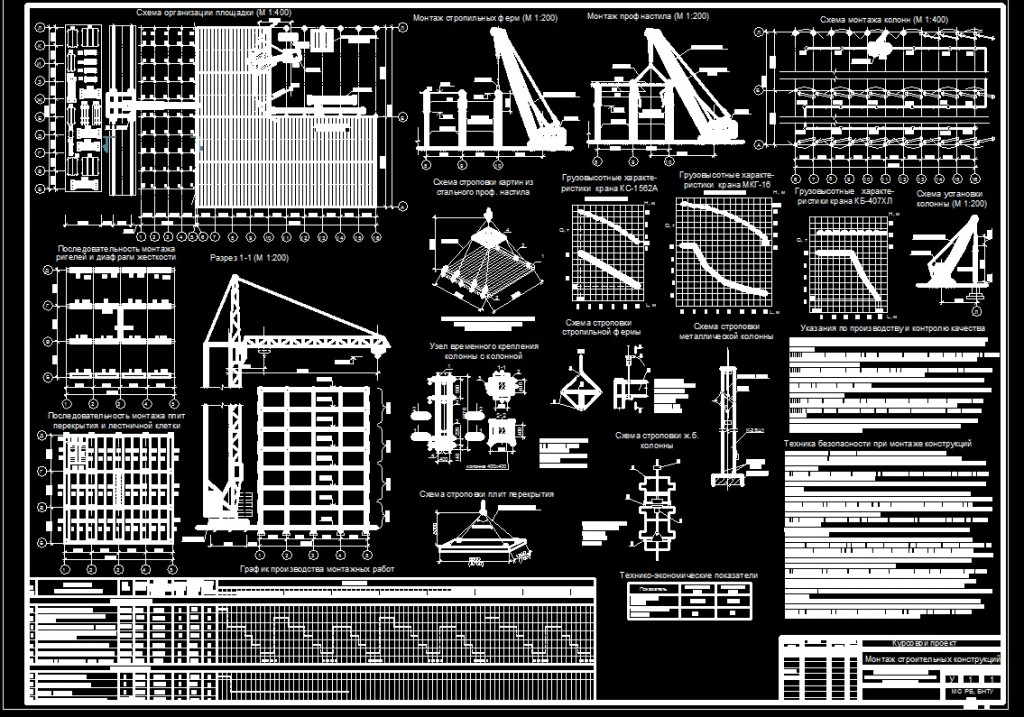

Состав: Схема организации площадки, фрагменты монтажа элементов, график производства работ, ПЗ Язык документа

Софт: AutoCAD

Просмотр файлов
4-7/47 монтаж.bak
4-7/47 монтаж.dwg
4-7/вариант 4-7.doc
4-7
