Мостовая инвентарная конструкция стоечная (МИК-С) 3D

Мостовые инвентарные конструкции стоечные МИК-С

Мостовые инвентарные конструкции стоечные МИК-С предназначаются для вспомогательных опор, монтажных подмостей, опор для надвижки пролетных строений, подкрановых эстакад, рабочих мостиков и других конструкций. МИК-С можно эксплуатировать в климатическом районе I по ГОСТ 16350-80 при расчетной температуре минус 60°С.

Раньше основной комплект МИК-С состоял из 12 марок: 4 марки стоек (Л-1÷Л-4) длиной 4000 мм и 2000 мм, 5 марок раскосов и распорок (Л-5÷Л-9), одной соединительной планки (Л-10), одного цельносварного ростверка (Л-11) и одного типа болта (Л-12) диаметром 24 мм. Но с 1982 г. вместо марок Л-1÷Л-4 и Л-5÷Л-9 выпускают марки ЛУ-1, ЛУ-2 и ЛУ-7÷ЛУ-9, все из трубы 180×9 мм. Всего в комплект МИК-С входит 10 марок.

Стойки запроектированы из труб по ГОСТ 8731-74. На концах стойки снабжены фланцами для примыкания друг к другу и к ростверкам и фасонками для присоединения раскосов, расположенными в вертикальных плоскостях, проходящих через ось трубы под углом 90° друг к другу. С одной стороны стоек фланцы развиты для присоединения распорок.

На концах распорки и раскосы имеют проушины с отверстием для одного болта диаметром 24 мм и вспомогательным отверстием для наводки на монтаже. Соединения элементов осуществляются на высокопрочных болтах диаметром 24 мм, закручиваемых обычным ключом с моментом порядка 20-30 кгс.м без специальной обработки контактных поверхностей и без контроля величины натяжения.

Марка ростверка Л-11 состоит из сварных двутавров и швеллерных связей, объединенных на сварке.

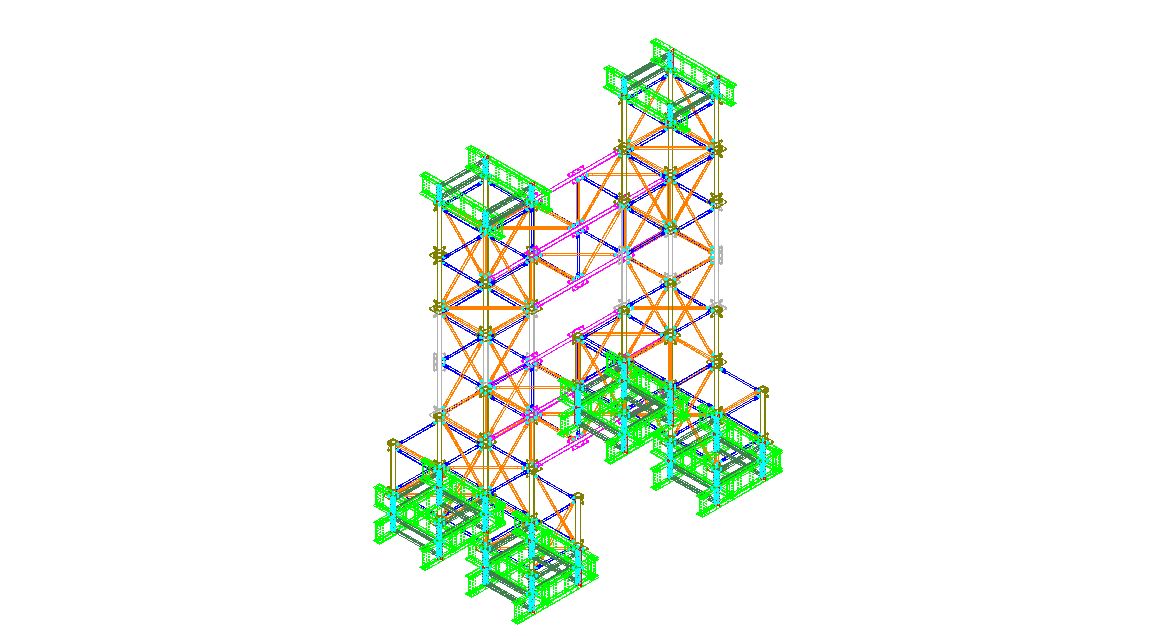

Из элементов стоек, распорок, раскосов и ростверков собирается основной элемент МИК-С - башня из 4 (8) стоек размером в плане 2х2 м и высотой кратной 2 м (см. рис.1).

С 1980 г. выпускался сборный ростверк из широкополочного проката с соединением на болтах (марки Л-20÷Л-25). Схема сборки ростверка из этих марок приведена на рис.2. Как правило, ростверк применяют без разборки.

В настоящее время мостовые инвентарные конструкции стоечные МИК-С продолжают совершенствоваться и вместо марок Л-20÷Л-25 для сборного ростверка, поставляются марки Л-24 и Л-26÷Л-29, которые позволяют собирать основной элемент МИК-С - башню размером в плане не только 2х2 м как раньше, но и 4х2 м, 6х4 м и т.д.

Отдельные башни можно объединить между собой в продольном и поперечном направлениях с помощью раскосов и распорок в пространственные конструкции опор неограниченного размера. При этом расстояние между башнями может быть 2 м, 4 м, 6 м и т.д..

Состав: 3D сборка Язык документа

Софт: AutoCAD 9

Каталог / Строительство / Мосты, тоннели, дороги / Мостовая инвентарная конструкция стоечная (МИК-С) 3D

Просмотр файлов
МИК-С 3D.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2017-10-03 в 18:07 Ответить

Модель сделана неаккуратно. В стыках наслоения и зазоры. Кое-где ошибки в линейных размерах. Отсутствуют марки Л10, Л11, Л22, Л24. Не сделаны имена блоков по маркам и не указанны справочные массы. Смотрится хорошо только издалека.
