топ За месяцРемонт пешеходного моста через ж.д. пути станции
Разработаны рабочие чертежи по ремонту (усилению и замене) металлических строительных конструкций пешеходного моста через ж.д. пути станции «Разгрузочная».
Рабочие чертежи представляют решения по усилению и замене металлических строительных конструкций выполнены по результатам оценки технического состояния.
В составе представлен альбом (комплект чертежей) из 23 листов формата А3:
1. Общие данные.
2. Техническая спецификация стали.
3. Демонтажная схема. Схема расположения демонтируемых элементов пролетных строений.
4. Демонтажная схема. Узлы 1÷3. Ведомость демонтируемых элементов.

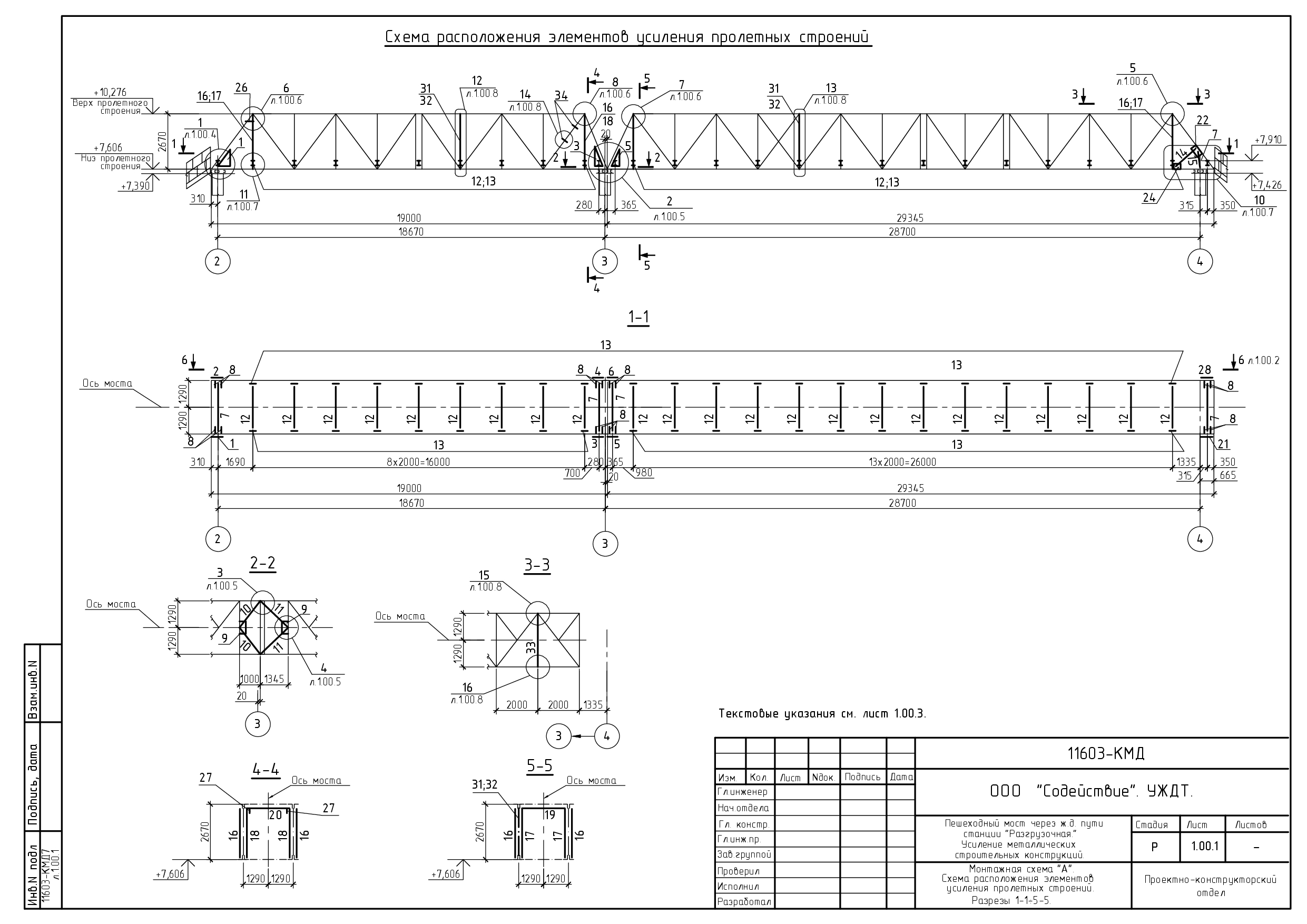

5. Монтажная схема «А». Схема расположения элементов усиления пролетных строений. Разрезы 1-1÷5-5.
6. Монтажная схема «А». Схема расположения элементов усиления пролетных строений. Разрез 6-6.
7. Монтажная схема «А». Ведомость монтажных элементов.
8. Монтажная схема «А». Узел 1.
9. Монтажная схема «А». Узлы 2÷4.
10. Монтажная схема «А». Узлы 5÷9
11. Монтажная схема «А». Узлы 10; 11.
12. Монтажная схема «А». Узлы 12÷18.
13. Монтажная схема «А». Марки А1А6.
14. Монтажная схема «А». Марки А7А11.
15. Монтажная схема «А». Марки А12А20.
16. Монтажная схема «А». Марки А21А30.
17. Монтажная схема «А». Марки А31А35.
18. Монтажная схема «К». Схема расположения колонн, подлежащих усилению.
19. Монтажная схема «К». Узлы 1÷3.
20. Монтажная схема «Б». Схема расположения элементов настила. Разрез 1-1.
21. Монтажная схема «Б». Ведомость монтажных элементов. Разрезы 2-2; 3-3. Узлы 1÷3.
22. Монтажная схема «Б». Марки Б1Б6.
23. Монтажная схема «Б». Марки Б7Б11.
Состав: РД (рабочая документация): КМД - Конструкции металлические деталировочные
Софт: AutoCAD 2010
