Несущие конструкции промышленного здания

Кафедра строительного производства. Производственное здание. МГОУ ЖБК

Расчет и конструирование железобетонных несущих конструкций одноэтажного промышленного здания (поперечной рамы, колонны, фундамента). Полная пояснительная записка со всеми расчетами

Исходные данные.
1. Схема несущей конструкции № 3.
2. Пролет здания (в осях 1…2) l = 36 м
3. Шаг рамы (поперечника) здания В = 12 м.
4. Длина здания l2 = 84 м.
5. Ширина плит покрытия bп=1,2 м.
6. Высота здания 20,3 м.
7. Отметка головки подкранового рельса здания Нрел=12,3 м.
8. Грузоподъёмность мостового крана в пролёте Q=80/20 кН. В пролёте расположено два крана. Режим работы средний.
9. Класс бетона ненапряжённых конструкций В35.
10. Класс бетона преднапряжённых конструкций В50.
11. Расчётное сопротивление грунта основания R=1,25 МПа.
12. Вес снегового покрова (район VI)Fсн=400 кг/м2=4 кН/м2.
13. Скоростной напор ветра (район III) Fнв=38 кг/м2=0,38 кН/м2.
14. Остекление здания двухрядное 2×1200 мм из металлических переплетов на отметке верха нижней ограждающей панели + 1800 мм.
15.Ограждающие конструкции стен – панели сэндвич.
16. Кровля тёплая – утеплитель пенобетон δ=160 мм.

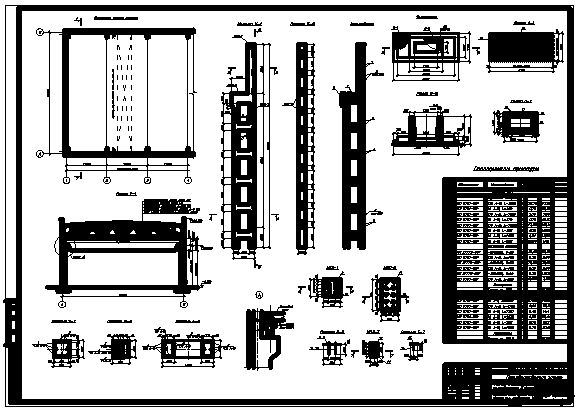

Состав: Фрагмент плана здания. Разре 1-1. Закладные детали. Фундамент. Спецификация. ПЗ Язык документа
