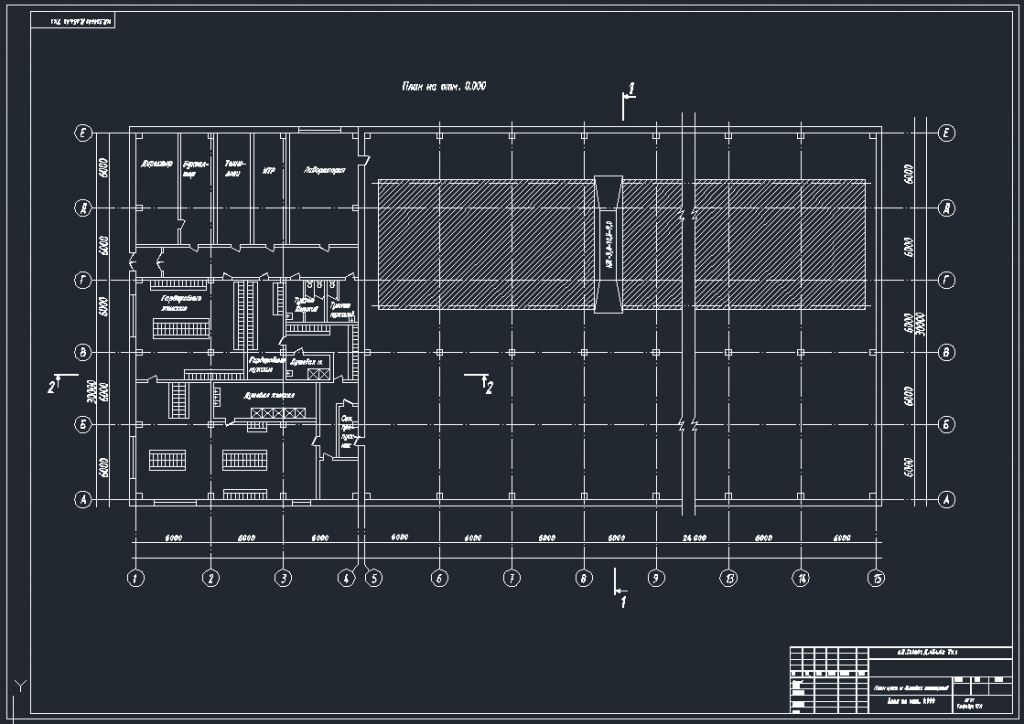

Учебное расчетно-графическое задание по дисциплине "Основы инженерного строительства и санитарно-технического проектирования". Делалось для кафедры холодильного оборудования технологического факультета. В работе представлена пояснительная записка с расчётами количества санузлов и площадей цеха и бытовых помещений с учётом количества и пола рабочих; план цеха и разрез здания.

МГТУ, кафедра ТХО

Исходные данные
За, Фб, Рв
Полезная площадь цеха, = 2000 м
Списочный состав работающих в цехе, С = 90 чел.
Количество этажей, n = 1
Высота от пола до крюка подвесного транспортного оборудования, = 3,5 м
К – рыбоконсервное производство
Место строительства – Ростов
КП-5,0-10,8-9,0
Наиболее многочисленная смена в % от списочного состава, 40%
Отношение количества мужчин и количества женщин, 25/75 %
Материал стен – панели из керамзитобетона Бк, объемная масса 1200 кг/м .

Состав: План цеха, разрез здания, пояснительная записка Язык документа

Софт: AutoCAD (DWG)
