Одноэтажное однопролетное промышленное здание. Металлическая колонна и ферма 12м

Забайкальский Государственный Университет»
Факультет Строительства и Экологии Кафедра «Строительство»
Курсовой проект по предмету «Металлические конструкции»
На тему: "Одноэтажное промышленное здание"
Чита, 2013 г.

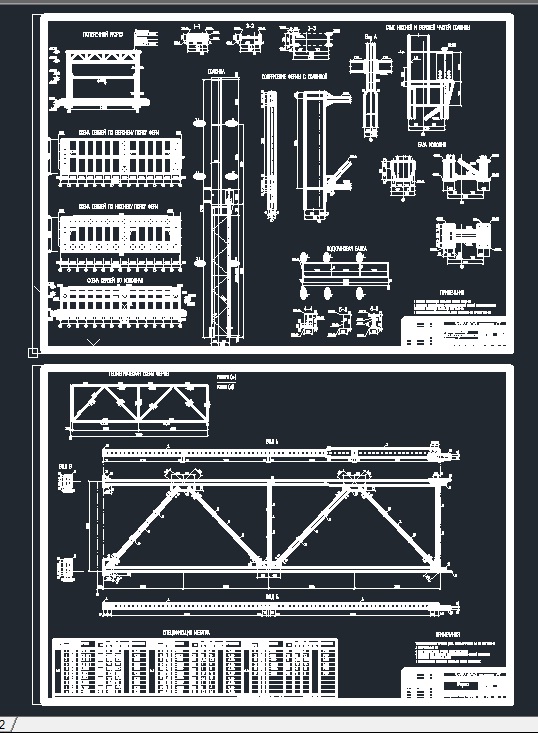

Графическая часть содержит сборочный чертеж металлической колонны и фермы.
Курсовой проект содержит 2 листа вормата А2
Исходные данные
1. Здание одноэтажное однопролетное
2. Опирание на колонны фундамента жесткое
3. Пролет здания 24 м.
4. Грузоподъемность крана Q=100/20т.
5. Режим работы крана средний
6. Количество кранов в пролете n=2
7. Отметка головки кранового рельса H=10.2м
8. Нулевая отметка – уровень чистого пола
9. Шаг рам определяется по технико-экономическому сравнению
10. Тип и размеры ограждающих конструкций: покрытие – безпрогонный тип кровли по ж/б настилу. Стеновое ограждение конструкции – трехслойные стеновые панели со стальной облицовкой толщиной 80мм
11. Длина здания 84м
12. Снеговой район строительства - I
13. Ветровой район строительства - II

Состав: Ферма 12м, Связи фермы, Колонна ,Разрезы, ПЗ Язык документа

Софт: AutoCAD 2012

Каталог / Строительство / Одноэтажное однопролетное промышленное здание. Металлическая колонна и ферма 12м

Просмотр файлов
самодуров метал.doc
мет.dwg
