Одноэтажное промышленное здание каркасного типа

курсовая по архитектуре

Место строительства – г. Богучаны
Климатический район – IВ
Температура наиболее холодной пятидневки – -49°С
Снеговой район – IV;
Ветровой район – III;

Проектируемый объект представляет собой одноэтажное промышленное здание каркасного типа, трехпролетное. Размеры здания в плане:
1 пролет размером 24м( стальной)
2 пролет размером 24м(ж/б)
3 пролет размером 24м(ж/б)
4 пролет размером 18м(ж/б)
Высота первого цеха Н₁=14,4м; второго Н₂=14,4м; третьего Н₃=14,4м;, четвертого цеха Н₄=15,6м.

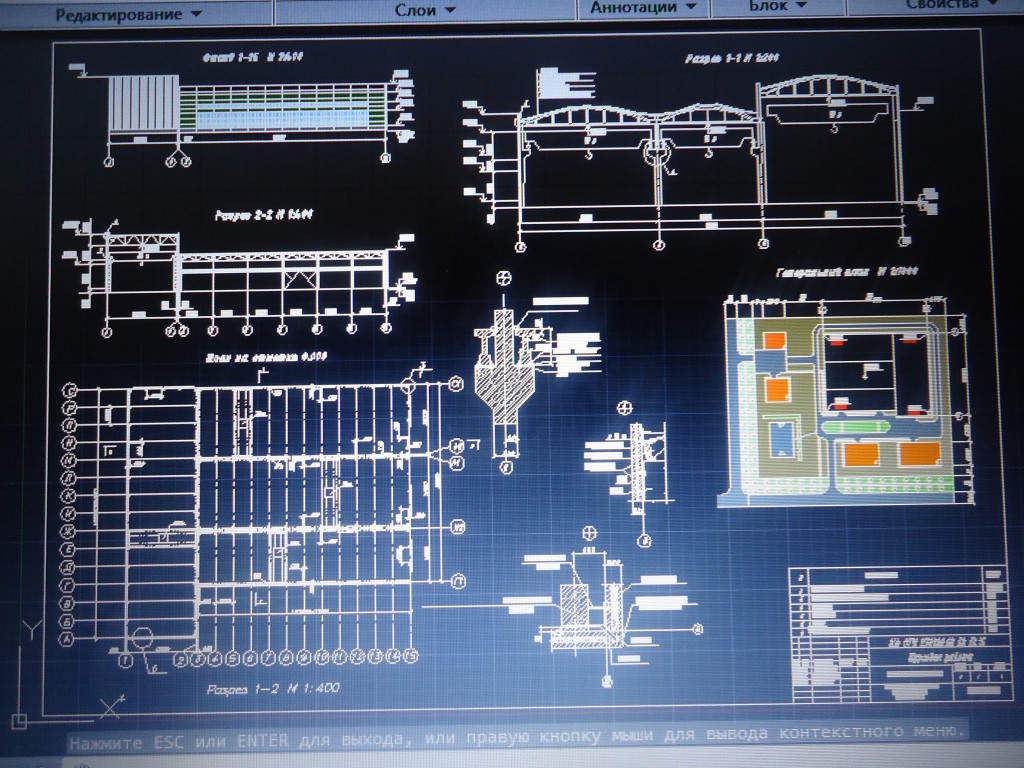

Состав: На данном чертеже изображён генеральный план промышленного здания, план расположения плит покрытия, план кровли, план отметки 0,0, схема расположения фундамента и узлы с описанием. ПЗ Язык документа

Софт: AutoCAD
