Монтаж полносборного здания

ТГТУ Кафедра ГС и АД
Курсовая "Технология строительства здания дорожной отросли"
На тему "Монтаж полносборного здания"
Тамбов 2013

В курсовой работе последовательно решаются следующие задачи:
Изучается объемно-планировочное решение здания, конструктивные особенности сборных элементов и их стыковых соединений;
Определяются и обосновываются способы монтажа зданий из сборного железобетона;
Устанавливается состав монтажных работ, рассчитывается их объем;
Определяются нормативные затраты времени работы машин, трудозатраты монтажников;
Выбираются основные монтажные приспособления и грузозахватные устройства;
Подбирается монтажный кран;
Разрабатывается технологическая карта на монтаж конструкций.
Проект состоит из пояснительной записки и графической части. Графическая часть разработана на 1 листе формата А1 и включает в себя графическую информацию, дающую общее представление об объекте: разрез здания с указанием размеров возводимой конструкции и привязкой основных грузоподъемных машин; вычерченный план здания с выделением на нем захваток.
В данном курсовом проекте, согласно заданию, разрабатывается технологическая карта на монтаж одноэтажного промышленного здания.
Размеры здания в плане: в осях 1-16: 182 м. в осях А-Г: 36 м.
Высота здания составляет 11,1 м.
В здании принят шаг колонн 12 м.
В здании принято три пролета по 12 м.
Несущими элементами здания являются железобетонные двухветвевые колонны, защемленные в фундаменты.
В колоннах выделена подкрановая ветвь, на которую опираются ж.б. подкрановые балки пролетом 12 м.

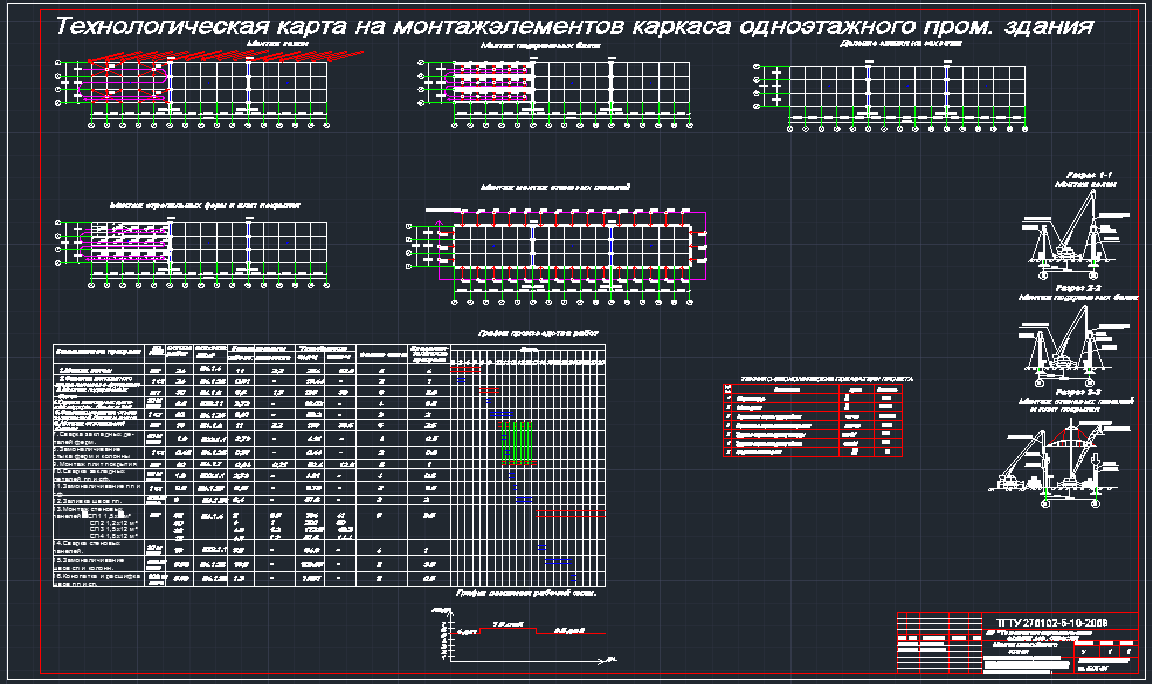

В технологической карте содержится: Схемы монтажа колонн,подкрановых балок,стропильных ферм, плит покрытия, стеновых панелей. График производства работ и движения рабочей силы.

Состав: Технологическая карта на монтаж элементов каркаса одноэтажного промышленного здания Язык документа

Софт: AutoCAD 2014 LT

Просмотр файлов
11.dwg
ПЗ.doc
