Одноэтажное двухпролетное здание в г. Иркутск

НГАСУ, ТВЗ, Промышленное здание, 2013

Проектирование технологии монтажа сборных железобетонных
конструкций каркасных зданий.

Вариант 05.
Длина здания – 96 м,
Количество пролетов – 4,
Количество температурных блоков – 2,
Пролет:
АБ - 18 м,
БВ - 24 м,
ВГ - 24 м,
ГД-18 м,
Шаг стропильных ферм – 6 м,
Шаг колонн крайних – 6 м,
Шаг колонн средних – 6 м,
Высота стропильных ферм-9,6 м,
Длинна колонн: КК – 10,6 м,
КС – 10,6 м,

Дальность транспортировки-9 м,

Район строительства - Иркутск.

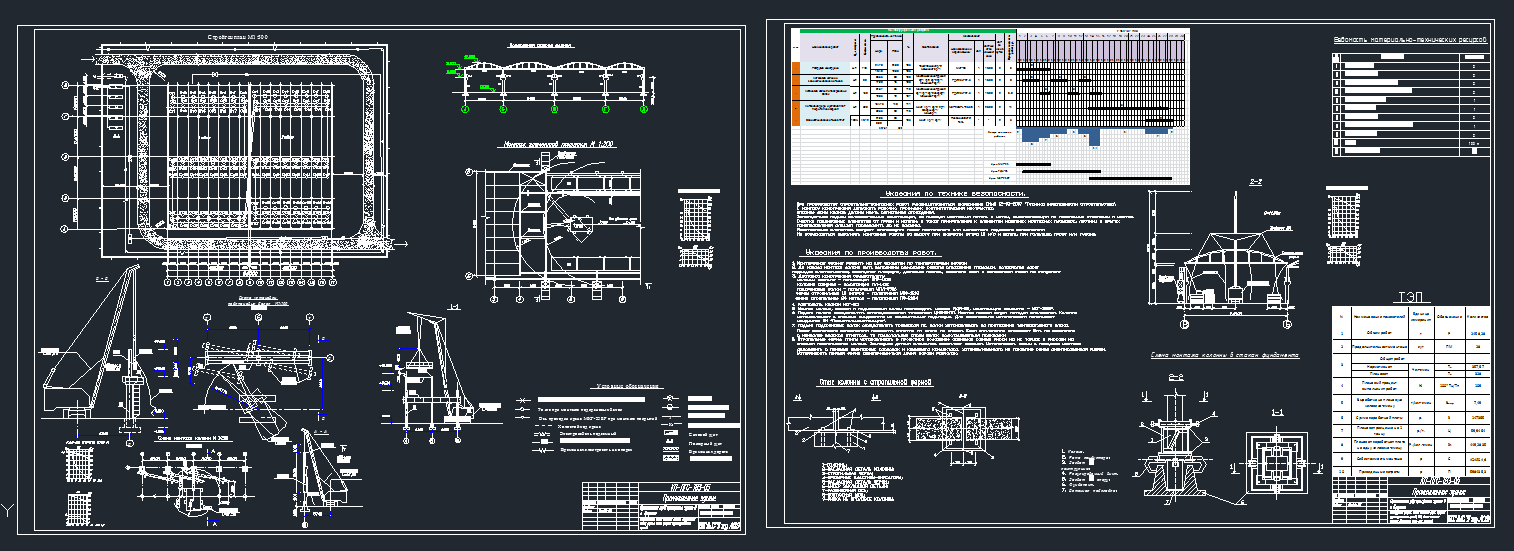

Состав: Календарный график. Схемы монтажа ферм. Графики грузоподъемности кранов, ТЭП, Схема монтажа колонны. Ведомость мат.-тех. ресурсов. Стройгенплан. Схемы монтажа колонн., подкрановых балок, ферм и плит. Графики грузоподъемности кранов. Записка. Язык документа

Софт: AutoCAD 2007 LT

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Одноэтажное двухпролетное здание в г. Иркутск

Просмотр файлов
ТВЗ-курсовик.doc
ТВЗ..dwg
