ППР на монтаж мостового крана г/п 20+20/10т

Магнитогорский государственный технический университет им. Г.И, Носова
Кафедра подъемно-транспортных машин и роботов
Дипломный проект на тему: "Проект производства работ на монтаж мостового крана г/п 20+20/10 т."
Магнитогорск 2012

В данном проекте разработан ППР на монтаж мостового крана в условиях строящегося цеха. Произведен весь технологический процесс от момента доставки крана ж/д транспортом до момента сдачи его в эксплуатацию.
Дипломный проект содержит 9 листов графической части формата А1, 134 листа пояснительной записки.
В данном дипломном проекте рассмотрены вопросы монтажа мостовых кранов, их способах и методах, организации и проведения монтажных работ, а также технической эксплуатации. Высокое качество монтажа крана при минимальных затратах трудовых и материальных ресурсов возможно лишь на основе правильной организации монтажных работ, знания современного монтажного оборудования и такелажной оснастки, передовых методов и приемов такелажных работ, монтажа и наладки элементов машин. Именно поэтому важной задачей при разработке ППР является обеспечение высокой технологичности монтажных работ. Исходя из этого, главной целью проекта был выбор оптимального способа монтажа, в котором учитываются: характеристика объекта монтажа, характеристика конструкции здания цеха, условия проведения монтажных работ, техническое состояние и наличие грузоподъемного и такелажного оборудования. Также немаловажным фактором являлся технико-экономический показатель эффективности проведения работ. Действия выполнялись последовательно с необходимыми расчетами и пояснениями. Видна явная картина по выполнению. В результате выполнения дипломного проекта разработан проект производства работ на монтаж мостового электрического крана Q=20+20/10 т поэлементным способом подъема оборудования, с разворотом моста в горизонтальной плоскости с помощью автомобильных кранов в условиях толстолистового стана 5000 ОАО «ММК». Рассмотрены вопросы безопасности и жизнедеятельности - описаны вредные производственные факторы, действующие на сотрудников цеха; произведен технико-экономический расчет монтажных работ.

Состав: Маркировка узлов, монтаж кабины, монтаж полумостов, монтаж тележки, общий вид, план участка, разгрузка полумостов, строповка тележки и кабины, схема строповок, ПЗ Язык документа

Софт: КОМПАС-3D V12

Просмотр файлов

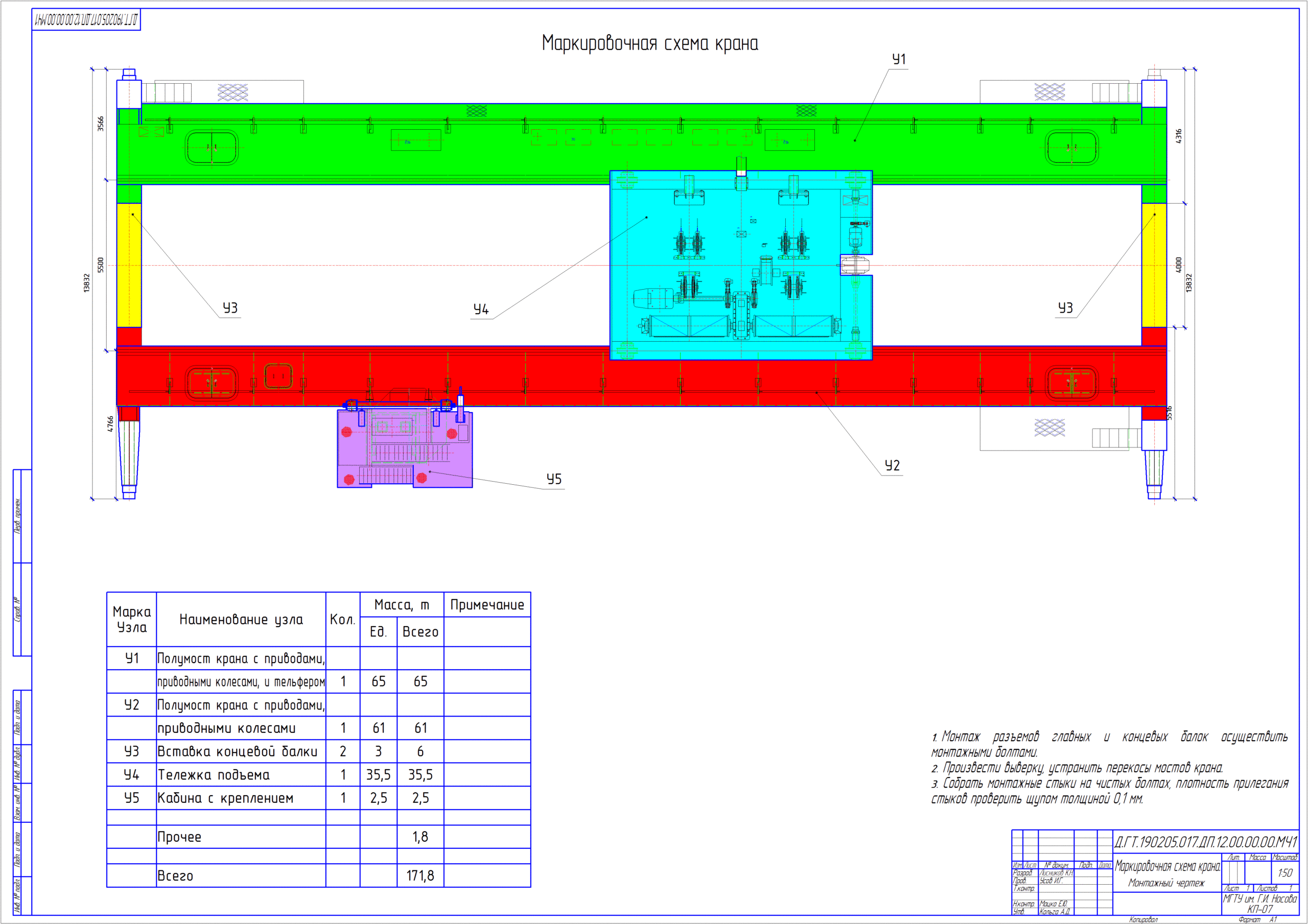

Чертежи/Маркировка узлов.cdw
Чертежи/Монтаж кабины.cdw
Чертежи/Монтаж полумостов.cdw
Чертежи/Монтаж тележки.cdw
Чертежи/Общий вид.cdw
Чертежи/план участка.cdw
Чертежи/Разгрузка полумостов.cdw
Чертежи/Строповка тележки и кабины.cdw
Чертежи/Схемы строповок.cdw
Пояснительная записка.docx
Чертежи
