Проект организации строительства административно-офисного здания со встроенными складскими помещениями

Проект организации строительства нежилого 2-х этажного здания в промзоне. Конструкции здания-металлокаркас с заполнением сендвич-панелью. ООО "ПРОЕКТ-8"

Участок под застройку находится в Ленинградской области, г. Кировске в промзоне.
По результатам выполненных изысканий площадка представляет собой открытую территорию, окруженную грунтовыми дорогами. На 70 % территории лежат железобетонные плиты.
В геологическом строении участка до глубины 5.00 м принимают участие четвертичные отложения озерно-ледникового (lg III): пески пылеватые (ИГЭ-2), залегающие под техногенными образованиями (t IV): насыпными грунтами (ИГЭ-1). Гидрогеологические условия участка характеризуются наличием водоносного горизонта, образуемого водовмещающей толщей озерно-ледниковых (lg III) песков.
В период изысканий грунтовые воды на участке вскрыты на глубинах 2.40-2.60 м (абс. отм. 11.80-12.70 м). Воды безнапорные, со свободной поверхностью.
Питание водоносного горизонта грунтовых вод осуществляется за счет инфильтрации атмосферных осадков.
При проектировании необходимо учесть и предусмотреть следующие мероприятия:
- предупредить сток поверхностных вод в котлованы и предусмотреть водоотлив из котлованов;
- предусмотреть крепление стенок котлованов в песках от их обрушения;
- сохранить естественную структуру грунта в донной части котлованов;
- учесть морозную пучинистость грунтов и исключить их промораживание;
- предусмотреть защиту бетонных конструкций из бетонов марки W4 и W6, свинцовых и алюминиевых оболочек кабеля от агрессивного воздействия подземных вод;
- предусмотреть защиту стальных конструкций от агрессивного воздействия грунтов;
- ведение земляных работ и водоотлив выполнять в соответствии со СНиП 3.02.01-87;
- учесть опыт проектирования и строительства в данном районе.
Стеснённые условия участка строительства характеризуются наличием следующих факторов:
- работы ведутся на действующем предприятии;
- производственных зданий в непосредственной близости от места работ;
- стеснённых условий производства работ.

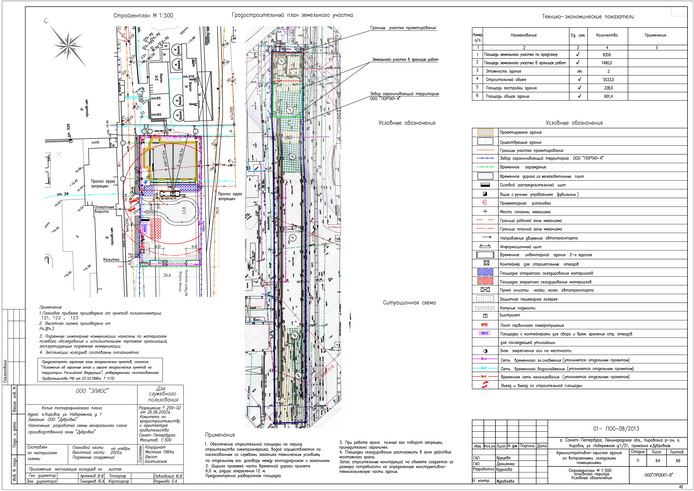

Состав: Стройгенплан, разрез, Ведомости, ПЗ Язык документа

Софт: AutoCAD 12

Сайт: www

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Проект организации строительства административно-офисного здания со встроенными складскими помещениями

Просмотр файлов
календ. план Кировск.docx
ПЗ ПОС.doc
Разрез 1-1 К.dwg
СГП ПОС К.dwg
